应用输入端的调零电路二

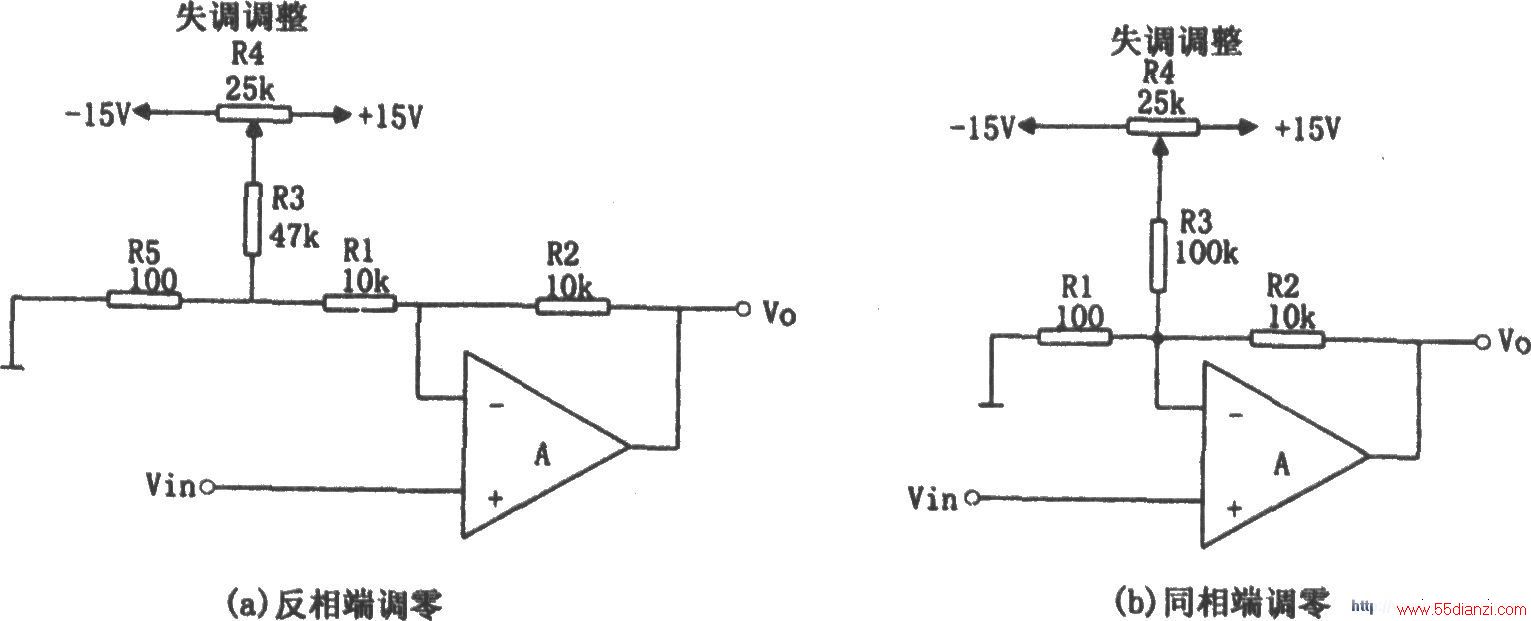

在图(a)中，用一个小电阻R5接在R1的回路中，此时R3与R5分压产生的失调电压加到R1的左端，进而由R1和R2再次分压．因而失调电压调整范围由下式确定：

失调电压调整范围=±VD·(R5／R3)·(R2／(Rl R2)) (±VD=±l5V)

依据图(a)中的电阻值，其失调电压调整范围约为：±15mV。图中R1=R2．故该电路的电压放大倍数较低。考虑到R5与R1串联，其电压放大倍数Av：

Av=1 R2／(Rl R5)

在图(b)中，加在反相输入端的失调电压调整范围由下式确定：

失调电压调整范围=±VD·(R1／R3) (±VD=±15V)

依据图中数据，其失调电压调整范围为±l5mV。图中R3和R1组成失调电压分压器．在反相输入端直接产生失调调整电压．因而电路较简单。在低增益放大电路中不宜采用这种调零方式，因为放大倍数越低。R1两端的信号电压起伏越大，当输入信号改变时。失调电压也会随之变化。高电压放大倍数时。输入电平较低。失调调整电压变化量很小，一般可忽略。
