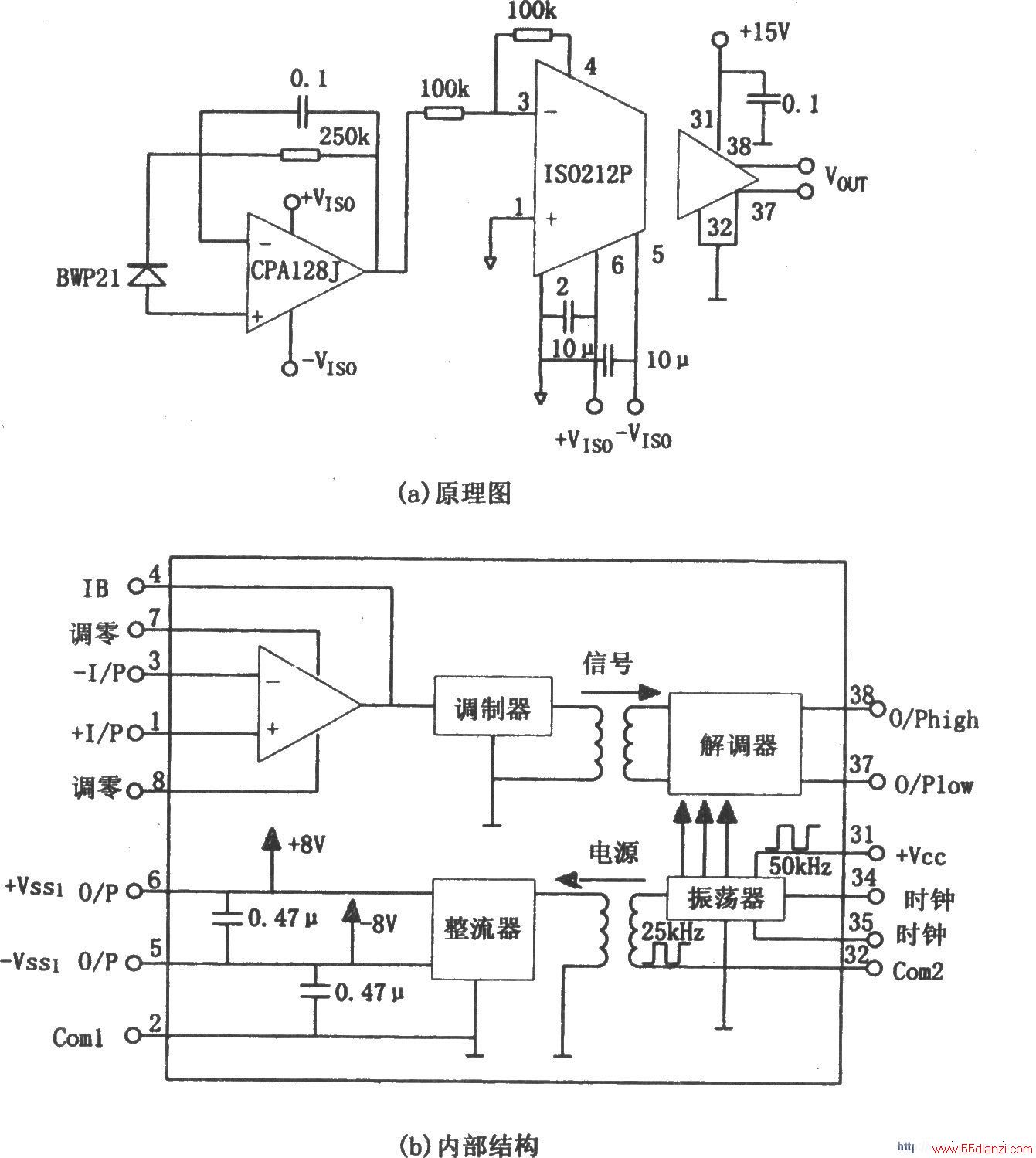

如图所示为精密光电检测电路。该电路采用了JFET输入型集成运放OPA128,这种运放具有极低的偏置电流,约为40~150fA
(1fA=10-15A),因而其输入阻抗极高(约为1013//lΩ//pF)。它与光电二极管BPW21组成性能优良的光电检测电路,此光电检测电路将光信号变为电信号,并经放大后送入光电耦合隔离放大器ISO212P,由此构成光电检测隔离放大器。

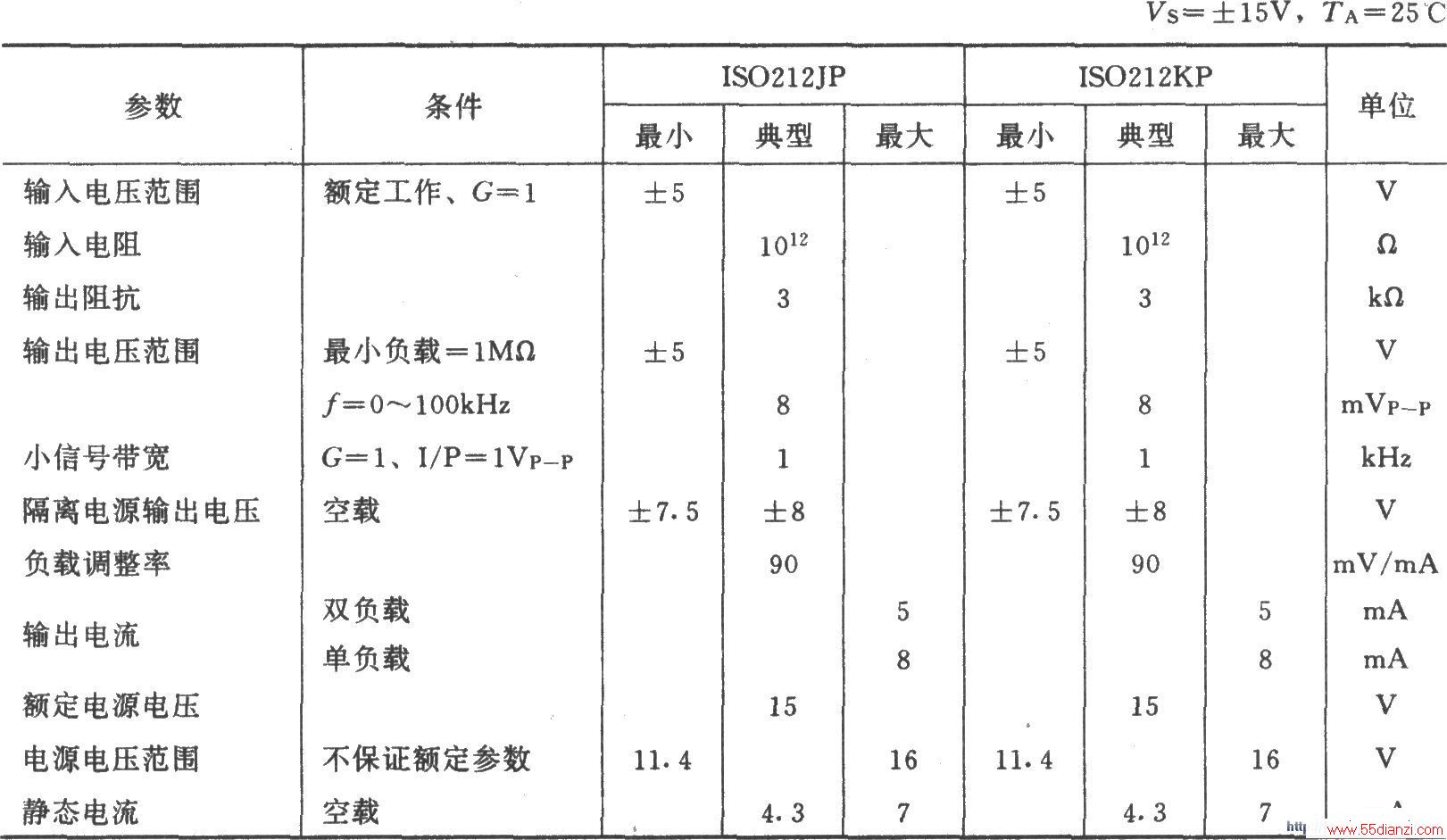

IS0212P隔离放大器的主要参数:
本文关键字:光电 放大器 检测 精密 隔离 运算放大器,单元电路 - 运算放大器
