用PGA203构成的浮动信号源增益可编程放大器

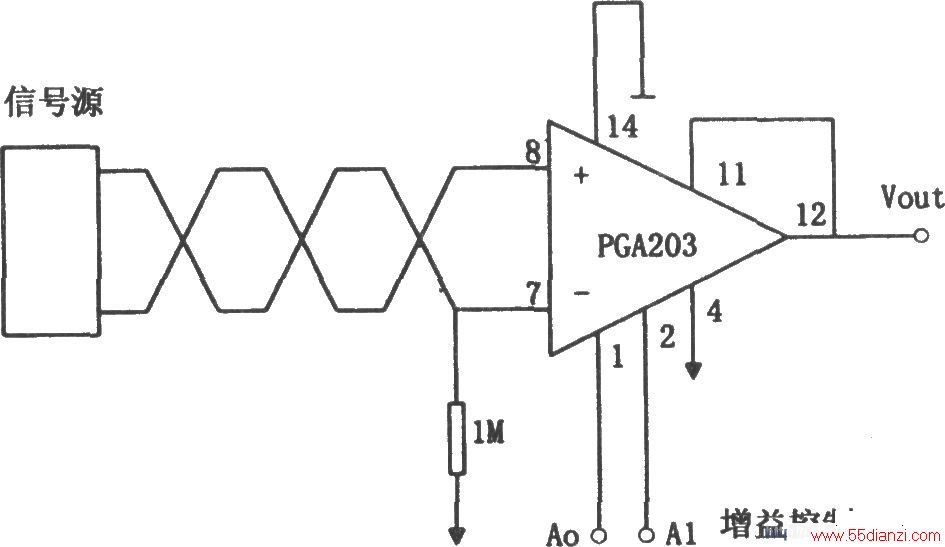

如图所示为浮动信号源增益可编程放大电路。该电路采用了数控仪用放大器PGA203集成芯片，其可编程增益包括：1、2、4、8(二进制)，偏流低(最大值为50PA)，建立时间快(2μs可达0.01％)，非线性失真小(最大非线性失真为0.012％)，共模抑制比高(最小为80dB)。

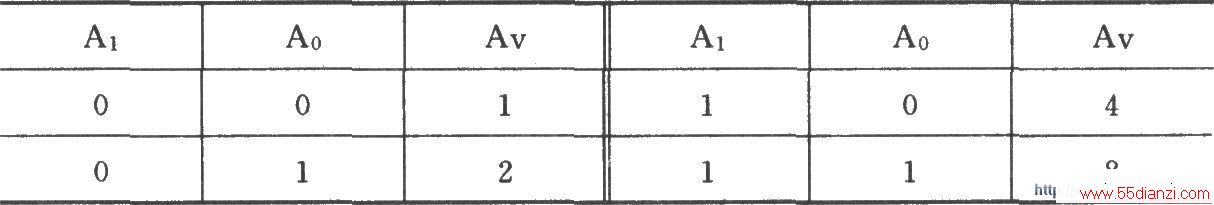

控制端A0、A1电平与增益Av的关系：
