用F007组成的高精度线性放大电路

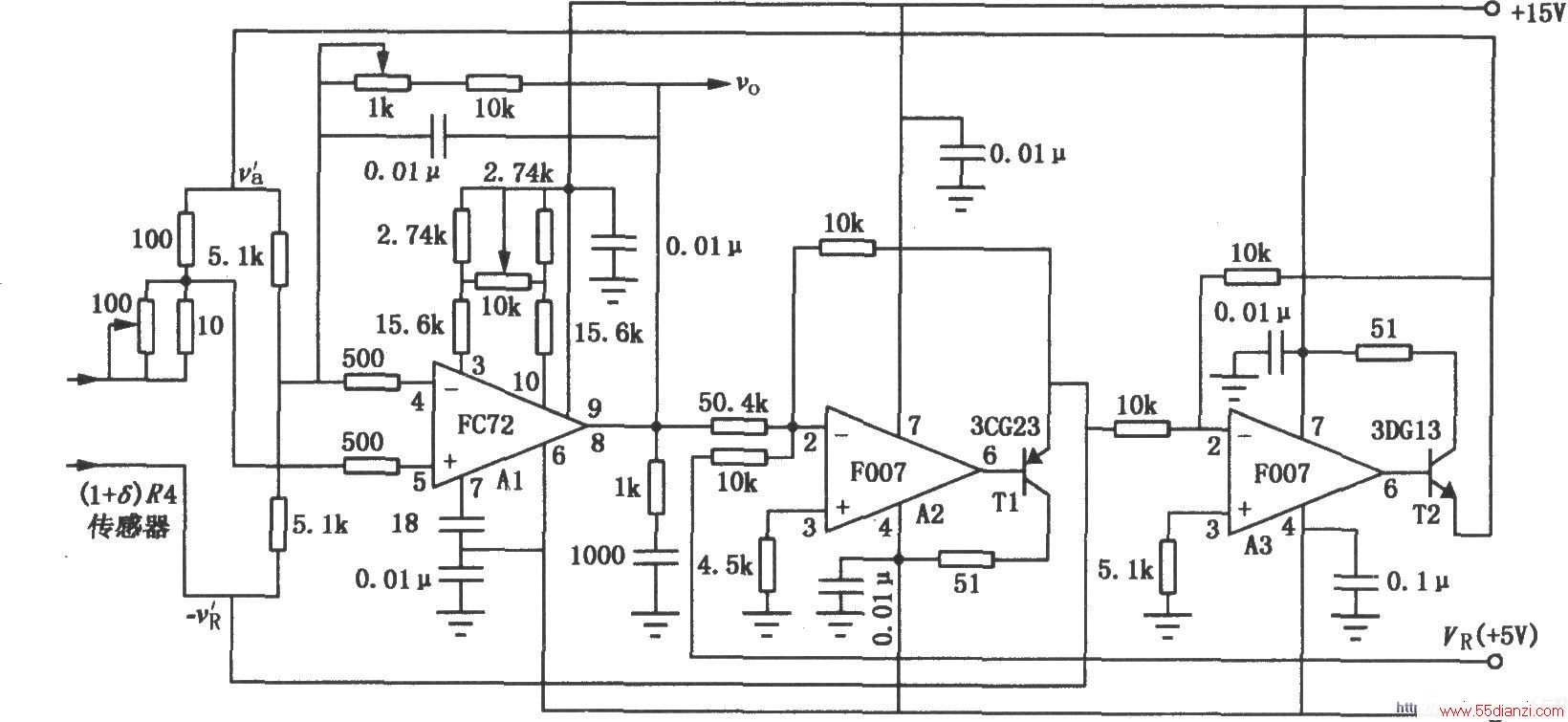

高精度线性放大电路用于传感信号的检测。如图所示，高精度线性放大电路由三部分组成，即电桥、运算放大器Al及桥供给放大器A2和A3。A2和A3的输出数值相等，相位相反，其大小取决于基准电压VR和输出电压Vo。电桥中的(1 δ)R4表示温度传感器的电阻变化值，占是相对变化率。该电路线性失真度不大于0.5％，可用于大气数据处理系统中的温度测量接口，也可用作压力、速度、流量等非电量的测量。
