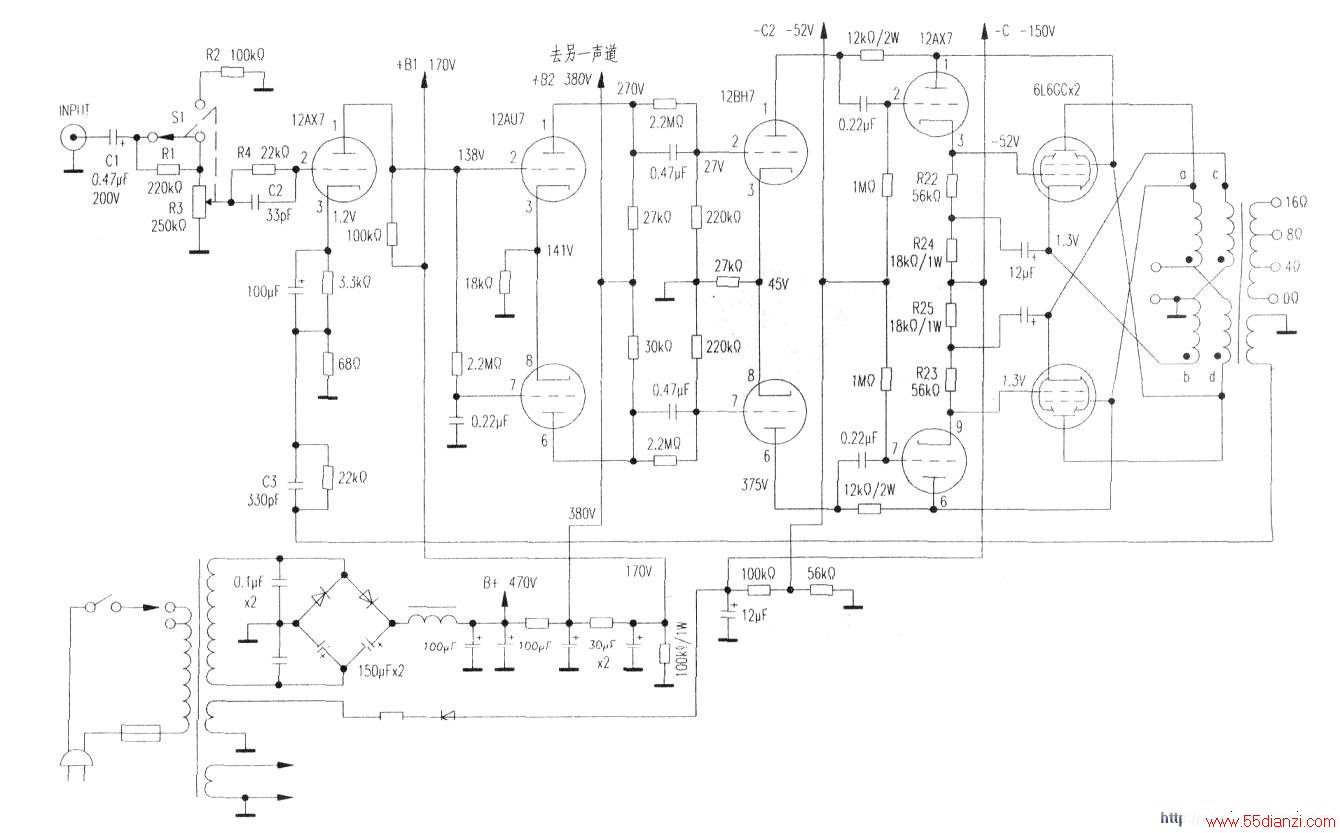

麦景图MC40采用6L6GC推挽，将ICAS状态降格为连续使用的CCs状态，使6L6CC工作于AB1类输出48W的功率是十分可靠的设计（CMC40的电路见附图）。
输出级特点
1．两种工作模式的比较
RCA公司发表的6L6GCICASABI类状态和麦景图MC40CCSAB1类工作参数的差异见附表。可见，ICAS状态板耗已超出规定值，为避免板耗增大引起管内温度过高，故不适于连续使用。
MC40的ccs状态严格控制静态板耗，为了扩大功率管动态范围．在+10%的范围内提高板压/G2电压，使板压，板流线性区得以延长，从而使ABI类工作点向下延伸到-50v．静态板流减小到42.5mA．静态板耗为19.975w，<20W的板耗，可使6L6GC安全连续工作。板压，板流线性区的向截止方向延伸．并不影响AB1类的失真，只要推挽管严格对称双线并绕的输出变压器，可保证有良好的失真抵消功能。麦景图MC-40将额定输出功率定为40W．距RCA给出的AB1类55w最大输出尚有充分的余量，从而限制了AB1类产生的大信号失真。表l中RCA推荐的ICAS状态，当驱动信号每管35Vp-p时，最大板流达200mA以上（两管值）．由于6L6GC最大板流的限制，导致特性弯曲难以避免。ccs状态则当驱动信号每管为48Vp-p时，最大板流仅140mA左右，放大信号失真明显改善。
2．AB1类输出级的优势
上述两种工作状态在额定输出功率时，驱动信号峰值均低于栅负压，成为标准的无栅流驱动放大器．对驱动电路的要求大幅降低。
同时ABI类无栅流输出级栅负压电源可采用通常的高内阻电压源，板极电源负载变动也较AB2类大幅降低，不仅B+可采用电容输入式滤波．麦景图MC40甚至还采用了电压调整率不甚理想的倍压整流方式。
更为突出的是．AB1类推挽管工作区内每管不存在负半周信号的截止区，当信号负半周峰值3/4以上时，只是板流减小，因而也无两管轮流导通，截止产生的瞬变失真。两管不对称的波形可在推挽输出中得到互补，所以AB1类总失真远低于AB2类，因此被大部分HI-FI音响采用。在此状态下，如果输出级仍保留麦景图SEPP的B=0.5的负反馈也就毫无必要了。为此MC40采用了阴极输出器加RC自举电路的形式，消除输出级的电流负反馈，代之以大环路反馈方式。
3．驱动电路的特点
MC40的驱动级由12BH7、12AX7组成，其中12BH7中一个三极部分作为振荡器，另一三极部分作为输出．12BH7有较大的板耗和较高的极限板压。在音响放大器中利用其高板压特性，可以得到更高的驱动电压。虽然12BH7μ=16．内阻Ri=5.3kΩ．似乎与12AU7、6SN7相近，但是12AU7板压极限值仅为300V．工作于A类电压放大时最大电压受到限制。
12BH7可以在500v电压下工作，对大信号输出的线性改善有利，故多种麦景图功放大多采用12BH7作驱动放大。MC40中12BH7作为对称A类驱动放大器，上下两管共用阴极电阻R17．在R17上两管信号压降相位相反，不用旁路电容也无电流负反馈作用。驱动级输入端采用准直接耦合方式，采用0.47μF的大电容使耦合电路的低端转折频率低至1.5Hz．改善了整机频响特性。为避免漏电流破坏12BH7的稳定性，在耦合电容上并联接人2.2MΩ的R13、R14与R15、R16．形成10:1的分压，使12BH7栅极有27V的正电压。
12BH7两管板流在R17上有45V的压降，因而栅极桐对于阴极电位为27V-45V=-18V．作为12BH7的栅负压。此种准直耦电路中通过R13、R14的电流远大于耦合电容漏电流，使电容器的漏电流对栅极电路的影响极小。名胆机中常采用准直耦电路改善低端频响。
为了使驱动级的低内阻输出驱动输出级，由高μ管12AX7组成阴极输出器，使12BH7的输出变换为低4阻抗的同槽位信号进行驱动。12AX7的阴极由R24、Cl0，R25、Cl1组成自举电路，将输出驱动信号低电位端的电位抬高为6L6GC的阴极电位，从而消除了未级的电流负反馈作用。为了改善放大器特性，将驱动放大器、阴极输出器视为一整体驱动电路．+B一供电分别取自输出级对臂的板极，成平衡的交叉反馈电路。此反馈路包括了驱动级、输出级两级放大环路．因而效果改善也包括了环路内所有放大环路，效果明显比输出级本级反馈更有利。
MC40前级由12AU7组成长尾式倒相器，与12AX7直耦。为了改善前级特性，又从前直级12AX7阴极加入大环路反馈。麦景图MC-40的大环路反馈负反馈量极小，改善特性的主要是驱动级和输出级间的局部环路反馈。MC-40在输出功率40W时THD≤0.5%．频响20Hz—40kHz输出不平衡度仅为-0.5dB。输入灵敏度有两档．Sl在图示位置时为o.5v，Sl接通R2时为2V。
麦景图以MC40电路推出双声道MC240，其电路结构，每声道性能与MC40相同．仅为改善性能对元件数值进行了调整。
