AB2类放大器-麦景图MC80

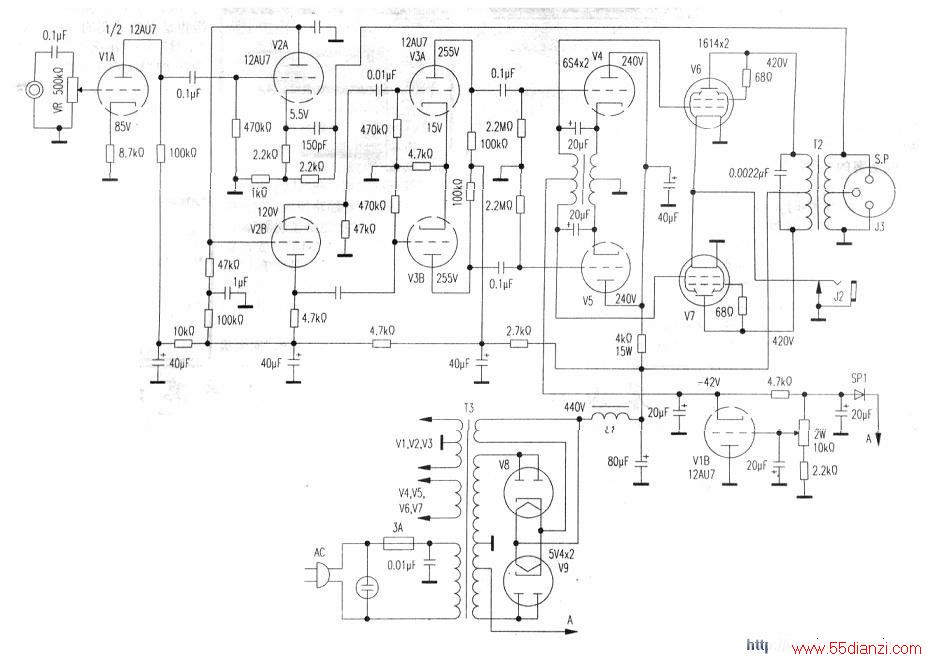

　　输出级采用两只1614接成三极管作AB2类pp推挽（电路见附图），设计工作参数为板压420V．栅负压-42V．静态板流约为2×42.5mA．静态板耗为2x17.85W。在负载阻抗为4000n时，输入信号52Vp-p．输出功率为80w．最大信号板流达220mA。

　　板流变动范围达两倍以上，为了减小电源电压的变功率．B+采用2x5V4并联全波整流，最大输出电流可达350mA，其大电流、低内阻特性使电源有良好的负载变动稳定度。5V4属旁热式全波整流管，具有开机高压输出延时功能．有效避免在1614阴极未达放射温度时的高压冲击。滤波器为电压输入滤波，使输出电压随负载电流变动率大为减小。AB2类放大器板流随信号幅度大幅变化．因此不能采用阴极电阻自给栅负压方式，即使固定栅负压也需较低内阻。MC80为r在栅流变动时稳定栅负压，在电路中以12AU7接成自动调整电路．三极管VIB阴极为负、栅极为正．调整栅极电位可引起VIB板流变动，分流的结果使-42V调至预定值，等效于电源内阻降低。当输出级产生栅流时．VIB阴极电位有升高趋势，因栅极电位变动较小，使VIB分流减小，电阻4.7kΩ压降减小，维持-42V不变．此处VIB等效于并联稳压器的调整管。1614AB2类驱动功率仅4.06Mw．栅流也较小，用小功率三极管调整分流已足够。

　　为了使驱动级有足够的驱动功率，采用2x6S4组成阴极输出A类推挽放大，由于是阴极输出，负反馈系数β=1．本级输出阴抗极低。

　　6S4原为五十年代90°偏转角CRT用垂直扫描管，当板压250V栅负压为-8V时，作为A类输出管pp推挽，可输出近1W的功率，用以驱动1614 AB2类是足够的。6S4的跨导S=4.5mA/V．用于阴极输出时其输出阻抗Eo=l/S．即只有220Ω。组成阴极输出器，增益为0.9左右，如按输出80W计算．6S4对称驱动级输入需57.8Vp-p的信号才能满足输出52Vp-p的要求，此数据可作为前级增益设计的依据。

　　为满足AB2类驱动要求．6S4阴极采用1：

　　1的耦合变压T1，初级由6S4阴极输出驱动。

　　为了输出约1w的功率，对阴极输出器而富，初级电感不必苛述，但要求初级绕组直流电阻需350Ωx2．目的是使6S4 24mA板流产生-8V的压降作为自给栅负压．Tl的两组次级为1614栅极电路，要求其直流电阻越小越好。因此．Tl在匝数比1:1的条件下，次级可用直径稍大的导线，这是T1绕成初、次级两组的目的，线径稍有不同，匝数桐等，可以认为其感抗是近似的。

　　根据粗略计算，MC80 VI．V2、V3三极放大器总闭环增益约为120倍，输人信号只需450mVp-p即可达到满功率输出。

　　为改善效果．MC80在前级采用p=0.087的电流负反馈，降低大信号失真。第二级V2除加入β =0.02的电流负反馈以外，还从阴极和T2次级8Ω端加入20dB的大环路反馈（对称放大器V3阴极电阻4.7kΩ两管共用，信号相位相反，相互抵消无电流负反馈作用）。
