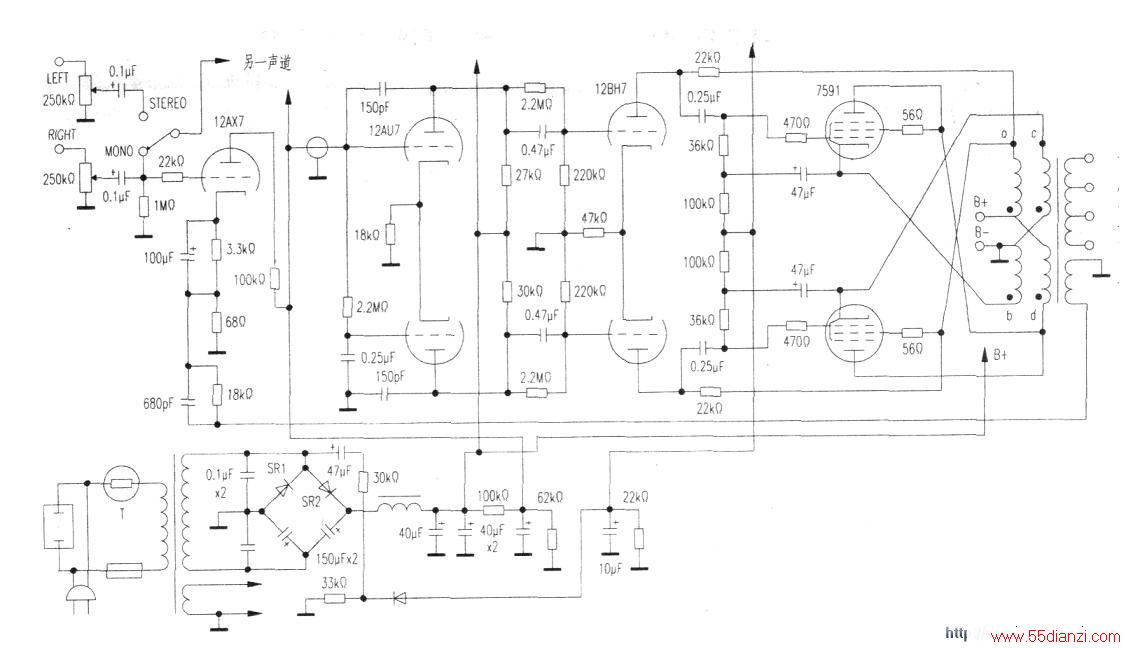

MC225为双声道结构,输入端可进行单声道立体声输入转换,每声道额定输出功率为25w.电路见下图。输出级由2x7591接成麦景图特有的SEPP电路,7591的丁作状态为板压/C2电压370V.栅负压-21V.与表l第二项相近。
由于板压/C2电压稍有提高,使7591截止点稍有延缓,故工作点栅负压下移,静态板流为70mA(两管值)仍处于7591的ABI类工作状态。当输入信号达到20VP-P时,板流上升为约90mA,在负载阻抗8kΩ,时输出25w的有效功率。在图示的并联供电、板一阴分割负载的SEPP输出电路中,输出变压器初级绕组的四个部分中,每绕组与次级的阻抗比为2000Ω:8Ω,.匝数比为其方根值,为15.8:1.经变压器形成等效并联输出,输出级等效负载阻抗为2000Ω,。
MC225改用7591后,AB1类状态输入信号只有2x20Vp-p,驱动信号的降低减轻了驱动级的负担,12BH7输出2x20Vp-p信号轻而易举,作为阻抗变换的阴极输出器成为多余。故MC225中直接由12BH7驱动输出级.虽然输出级栅极阻抗只有36kΩ,12BH7输出幅度、增益也绰绰有余。
MC225的倒相器、前置放大器和MC40、MC240基本相同,只是由于输出极的参数改变,对大环路反馈量进行必要的调整。由于MC225为典型的AB1类状态输出级,电流变动极小,故+B供电采用倍压整流,以简化变压器绕制工艺.固定栅负压则采用高电阻分压方式获得,电源变压器不必另设低压绕组。7591、6805等高跨导五极功率管,由于结构设计原因,既而发生电子碰撞产生的意外栅流,此现象使驱动幅值增大时未超过栅负压,但在栅压OV附近,产生极小的碰撞栅流。此栅流虽小到μA级,但引起极大失真。MC225限制输入信号使其低于栅负压1V—2V,对此有改善,但使7591输出效率大为降低。
