负反馈电路主要是防止放大电路过载。既当输入信号电流过大时，从放大后的输出端反馈给输入端一个负信号电流，用来抑制输入信号电流的继续增大。正反馈则与之相反，一般用于自激震荡电路。TDA2030是一块集成功率放大器，在做为信号放大使用时，外围需要有负反馈电路才能稳定工作，否则容易产生自激，烧坏集成块。其实所有放大器都要有负反馈电路才能稳定工作。

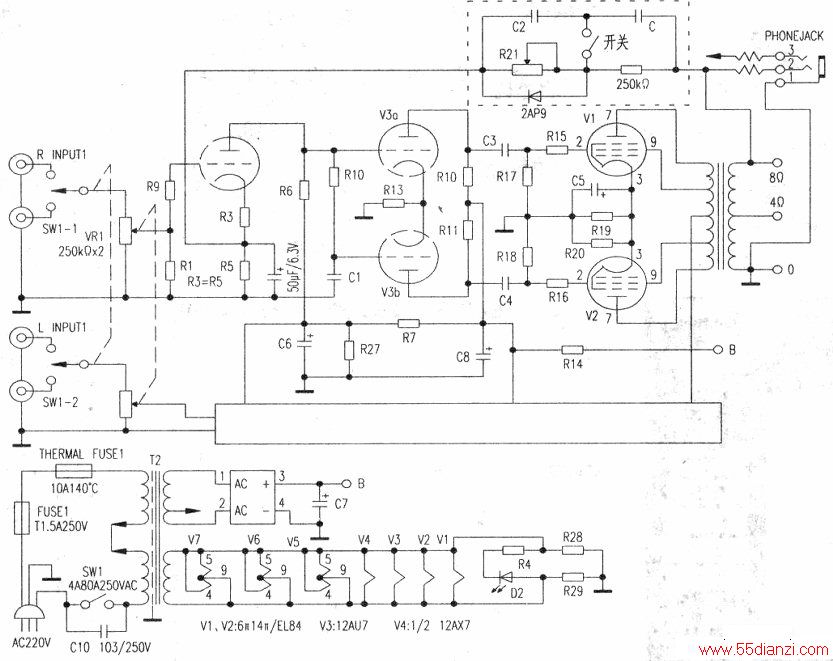

以斯巴克MT12胆机为例，增加一个串联和并联两级循环二级递增补偿的负反馈电路，分别以检波二极管作串联动态扩展，通过并联限幅微调电阻调整频响幅度和循环高音补偿电容，从而达到残响效果目的，加上开关配合，可供爱好者选择，是一款很值得推荐的残响效果负反馈电路（见虚线部分），电位器可选1MΩ～510KΩ，既选择等于或略小于2AP9的反向电阻为宜。C1=C2，选28P左右，这是残响效果关键所在，需要反复调整才能确定。
