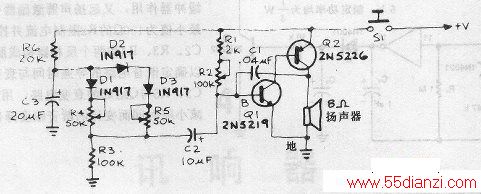

按下门铃时,你就会听到升高到较高频率的低音。音频振荡器的频率取决于耦合电容器CI的容量和Q1基极和地之间的电阻值,这个电阻RBG等于( R1+R2) R3。首先假定S1闭合,R2已调到产生一种悦耳的低频单音的位置。C3将通过R6充电,直至充电到使D1通导的电压为止。这种情况发生时,RBG就与R4并联。这样,由于总电阻值RBcj下降,该输出单音的频率就升高。电容器C3继续充电,直到D2和D3两端的电压使这两只二极管导通为止。于是,RBG也与R5并联,总电阻再次增大,振荡器的振荡频率再次升高。
