《电子报》2004年第17期所刊《9002遥控快乐翻斗车电路剖析》一文中，部分元件参数不详；现补充说明。
1.原文介绍的产品所用lC型号应为SM6136（编码）和SM6135（解码），此lC为深圳明威（原国威）公司出品。
2. SM6136和SM6135为五功能CMOS玩具通用IC，功能及引脚类同目前常用的TX2/RX2，前者为14脚封装，后者为16脚封装，芯片的工作电压范围为1.8～5.0V，过高则将损坏芯片，过低则不能正常工作。
3.两IC的时钟振荡电阻应比较接近，且在100kΩ～200kΩ之间，振荡频率容差率为±20％。原文中用200kΩ和1kΩ的电阻组合，IC是绝对不会有解码输出的。
4.原图的9V电源直接作用在IC及稳压管上，将会导致IC损坏。
5.其他补充请按本文附图1、2对照查找。
笔者有多年的遥控玩具设计开发经验，现提供一款遥控车电原理图给大家，仅供参考。

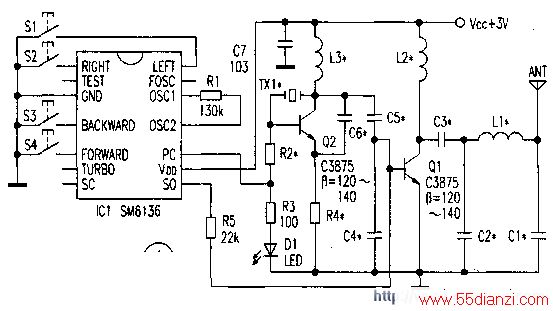

图l为遥控器的电原理图。由于SM6136内置自动关机功能，故本电路未设电源开关。S1、S2、S3、S4分别为左、右、后、前指令控制按钮，对地有效（四个按钮同时对地时，玩具车只执行前进右转功能，有利于保护接收机的驱动部分）。当某一或两个按钮接通时，则④脚输出工作指示（LED亮），并使由Q2、TXl等组成的本振电路起振，同时⑧脚输出不带载波的编码信号经R5去调制由Q1等组成的发射电路，所产生的高频调制信号最后经天线向外辐射出去。
根据所用TXl晶振的不同，该款玩具车分4个频率，图l中*元件表示变化元件，
本遥控器有效距离≥20m；当改用9V供电时（IC部分须加3V稳压电路，其他参数不变），则有效距离可达50m以上。
由于采用了晶体稳频，故可使本发射频率精度控制于30ppm以上。

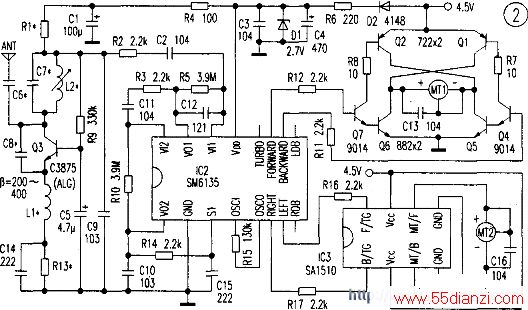

图2为超再生接收机电路，由Q3、R9、L1、C7、L2、R13、C14等组成的超再生电路对C6来自天线的信号进行选频、放大及检波后，经R2、C2缓冲进入SM6135进行一、二级反相放大，最后从IC2①脚输出经CIO、R14滤除杂波和缓冲后从③脚进入IC2作译码等处理，当输入信号载频同IC2的本振频率相当时，将从⑥（右）、⑦（左）、（10）（后）或（11）（前）脚输出高电平，从而推动三极管使玩具车执行相关功能。
调整L2磁心位置，可使接收机与遥控器有效匹配。
为与遥控器有效匹配，接收机（图2中）也有部分*元件须变化，
SM6136⑥脚为加速控制脚，对应SM6135（12）脚为该加速信号输出脚。本电路未用到该引脚，有兴趣的读者可参照相关电路完善该功能。
图中所用的电阻为l/8W碳膜电阻，无极电容为瓷片电容。其他元件除接收电路中的Q3外无特别要求（Q3可用9018、C1815等B=200～400的代换）。
