用MCl455PIG构成的模拟雨滴声电路

用MCl455PIG构成的模拟雨滴声电路

点击数:7537 次   录入时间:03-04 11:45:20   整理:http://www.55dianzi.com   娱乐-游戏电路

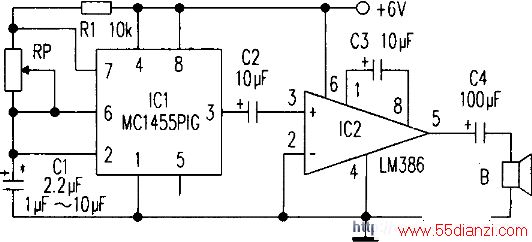

  电路如附图所示。电阻R1提供给(7)脚放电端。RP和Cl组成RC充放电路。调节电位器RP和电容Cl,可得到雨滴声。电阻阻值越小,声音节奏越快。电阻阻值越大,声音节奏越慢。可根据需要选择试听自己满意的雨滴声。

  该雨滴声通过内部处理,从(3)脚输出的雨滴声信号经电容C2耦合到LM386的(3)脚进行功放,(5)脚输出音频信号推动扬声器B放出声音。该电路的工作电流大约在10mA左右,很省电,但扬声器功率如果变大。其总工作电流也跟着加大,这一点要注意。我使用的是电子玩具扬声器。
