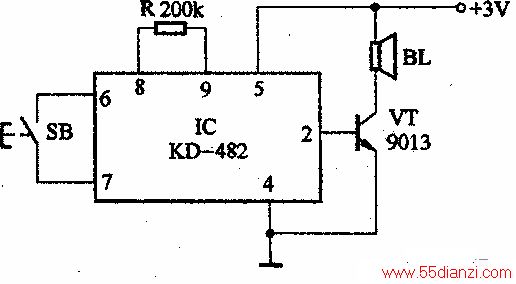

下图所示为12曲音乐集成电路的应用电路。IC采用音乐集成电路KD-482，内储12首世界名曲。SB为触发按钮，按动一次播放一首，再按动一次播放第二首，以此类推，12首乐曲循环播放。R为内部振荡器外接电阻，VT为功率放大晶体管。
本文关键字：集成电路 音乐 娱乐-游戏电路，单元电路 - 娱乐-游戏电路
