多模式的音调发生电路

　　这种电路能产生三种不同音调，可以用来作呼叫铃、防盗报警器或其他形式的安全警报器。

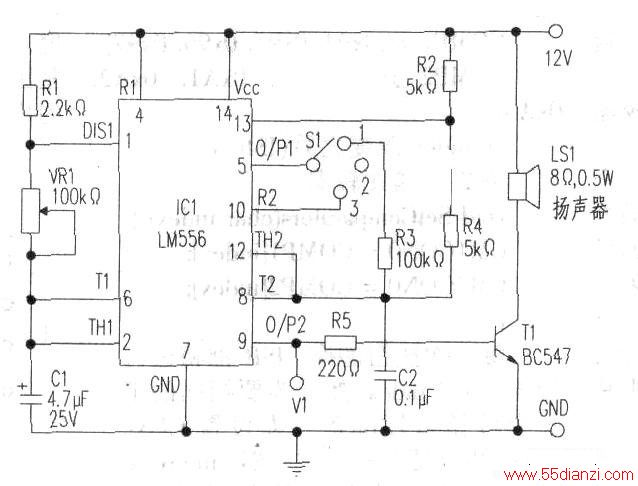

　　上图是三模式发生器的电路图，下图用于汽车扩音器的扩展电路，两种电路均用12Y电源工作。电路核心为一块LM556双定时器芯片。第一只定时器连接成宽频多谐振荡器，第二只定时器受第一只定时器输出的触发。用旋转开关Sl的三个位置可以产生三种不同的音调。

　　如Sl置于位置1，则第二只定时器在其⑨脚产生双音调的声音；如Sl置于位置2，则产生一连续音调：如Sl置于位置3，则产生一音调突发脉冲串。由于LM556双定时器芯片仅能输出200mA电流，因此需用晶体管Tl对其输出进行放大，然后用扬声器LS1送出各种音调的声音。

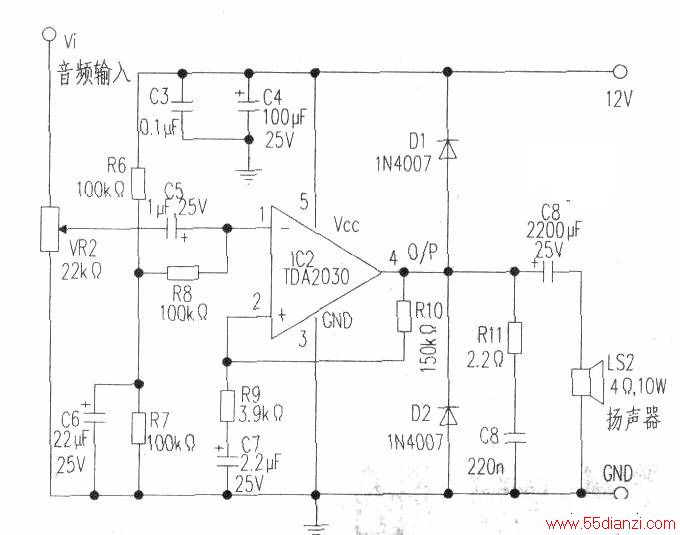

　　要获得更加响亮的声音或使用汽车扩音，可以将上图中电阻R5断开之后，直接将LM556的⑨脚输出连接至下图的音频信号输入端Vi，TDA2030运放可为负载提供极低谐波失真和交互失真的高电流输出，然后用扬声器LS2扩音。
