声控流水彩灯伴多首名曲演唱电路(5G167)

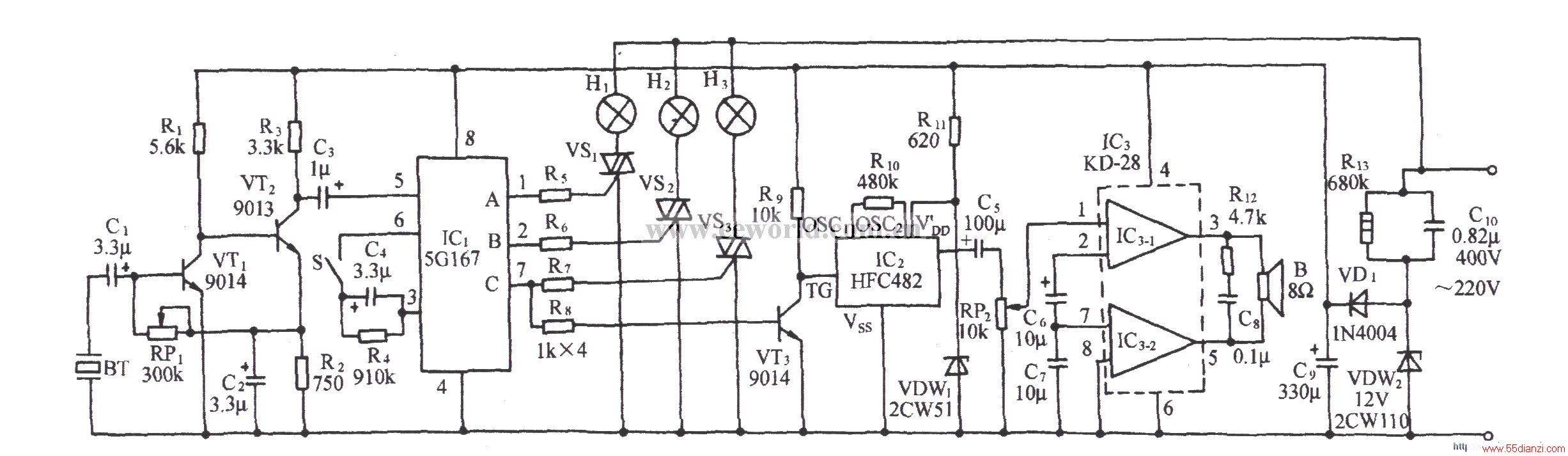

如图所示电路，它由声/电传感器、音频放大器、环行计数脉冲分配/驱动电路、可控硅控制电路、乐曲发声电路、音频功放电路和交流降压整流电路等组成。IC1采用5G167，它是专门用于收录机旋转闪光灯箱设计的环行计数脉冲分配/驱动集成电路，它内含信号整流放大器、压控振荡器和3位环行时序计数器及3个漏极输出电路等。
