无线打击乐声发生器电路

　　无线打击乐声发生器是由8路敲击式声控无线编码发射电路和8路无线解码接收发生电路两部分构成。无线打击乐声发生器的关键器件是AM1380型打击乐发生电路。

　　AM1380采用波表合成技术把真实的8种打击乐声采集到的音色数据固化到芯片ROM中。发声时，再从ROM中调出音色数据进行D/A转换后播放。音质由音色数据所用的ROM容量、ROM中录入音色数据的制作方法、采样频率、音源方式所决定。能非常逼真地发出锣、鼓（大鼓、小鼓）、铃、钹、响板、木琴、砂槌等8种打击乐声。AM1380内部集成了8通道地址控制电路、8通道PCM数/模转换电路、8路按键编码及逻辑控制接口电路、16kHz采样控制电路、RC振荡器、系统时钟振荡器等单元电路。AMl380的各引脚功能见表4所列。

表4 引脚号 引脚名 I/O 功能简介 1 OSC2 O RC振荡器输出端,接外部振荡电阻器ROSC 2 RESET I 复位端,外接104电容器到地,上电自动复位 3～10 KEY1～KEY8 I 按键1～8的输入端,低电平有效 11,12 TEST1,TEST2 I/O 测试输入/输出端,供测试芯片用 13 CE I IC启动端,低电平有效 14 VSS   负电源端(-) 15～22 OUT8～OUT1 O 8路音频输出端 23 VDD   正电源端(+) 24 OSC1 I RC振荡器输入端,接外部振荡电阻器ROSC

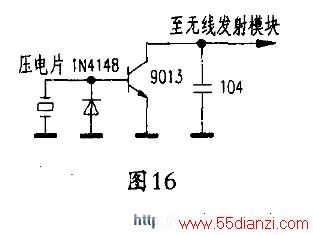

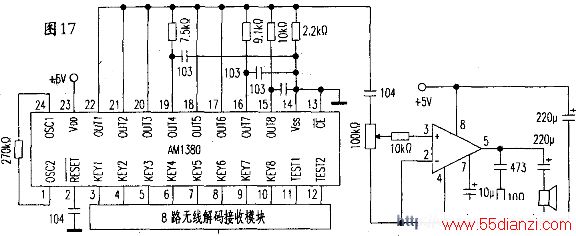

　　图16是8路敲击式声控无线编码发射电路图（仅画出1路，其余各路相同），它由压电陶瓷片（俗称电晶体）、9013三极管和8路无线编码发射模块等组成。在压电片两端施加一定的压力时。它就会产生一定幅值的电压输出。当敲击某1路压电陶瓷片时，其受到冲击力的震动，便产生一个较大的输出电压，经二极管1N4148限幅后，使三极管饱和导通，触发无线发射模块发出该路编码调频脉冲。图17是8路无线解码接收打击乐声发生电路图。当对应解码接收到某一路编码发射调频脉冲时（如响板声），控制AM1380输出响板的打击乐声电信号。AM1380输出的音频电信号可推动外接大功率音响装置。以获得较大的输出功率。
