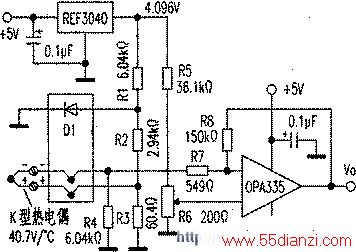

下图为该应用电路图，采用自动置零、单电源放大器OPA335，精密电压基准REF3040提供4.096V的电源。二极管D1的正向电压具有-2mV/℃的负温度系数，并通过电阻器网络R1～R3提供冷结点补偿。
最低温度的零点调节是通过R6实现的，R7和R8设定放大器的增益。
OPA335提供130dB的高开环增益，实现了在低电压应用中超过16位的准确度。
自动置零操作消除了1/f噪声，提供了5μV（最大值）的初始失调以及0.05μV/℃（最大值）的极低温度失调漂移。对于要求高准确度、低漂移和低噪声的单电源、精密型应用，0PA335是理想之选。
