用CD4013组成的模拟式电容测量仪
点击数：7987 次 录入时间：03-04 11:35:11 整理：http://www.55dianzi.com 传感-检测-采集电路

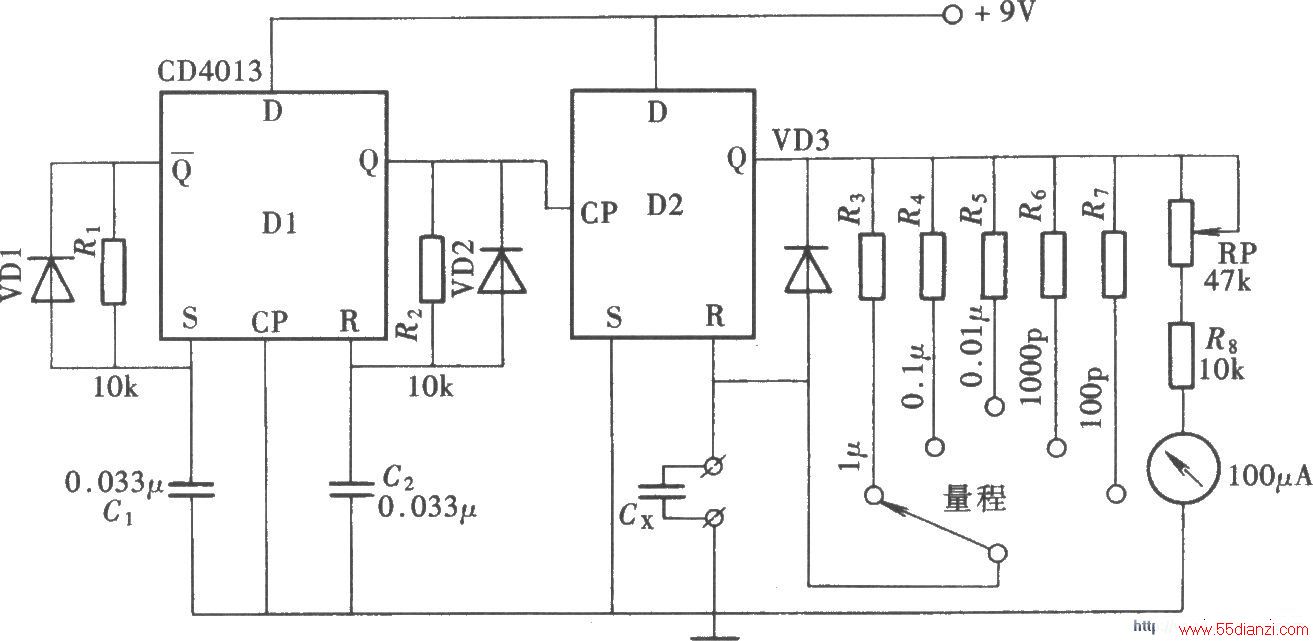

如图所示为模拟式电容测量仪电路。用一只双D触发器CD4013，用其中的一个触发器与被测电容器组成一个单稳态 触发器，使其产生输出脉冲，该输出脉冲的脉宽及其电流平均值与被测电容的容量成正比。用其中另一个触发器组成一个多谐振荡器，用来产生触发脉冲。一块IC就可组成一个简易的电容测量仪。其测量范围为：l00pF～lμF。
