脉冲占空比演示电路

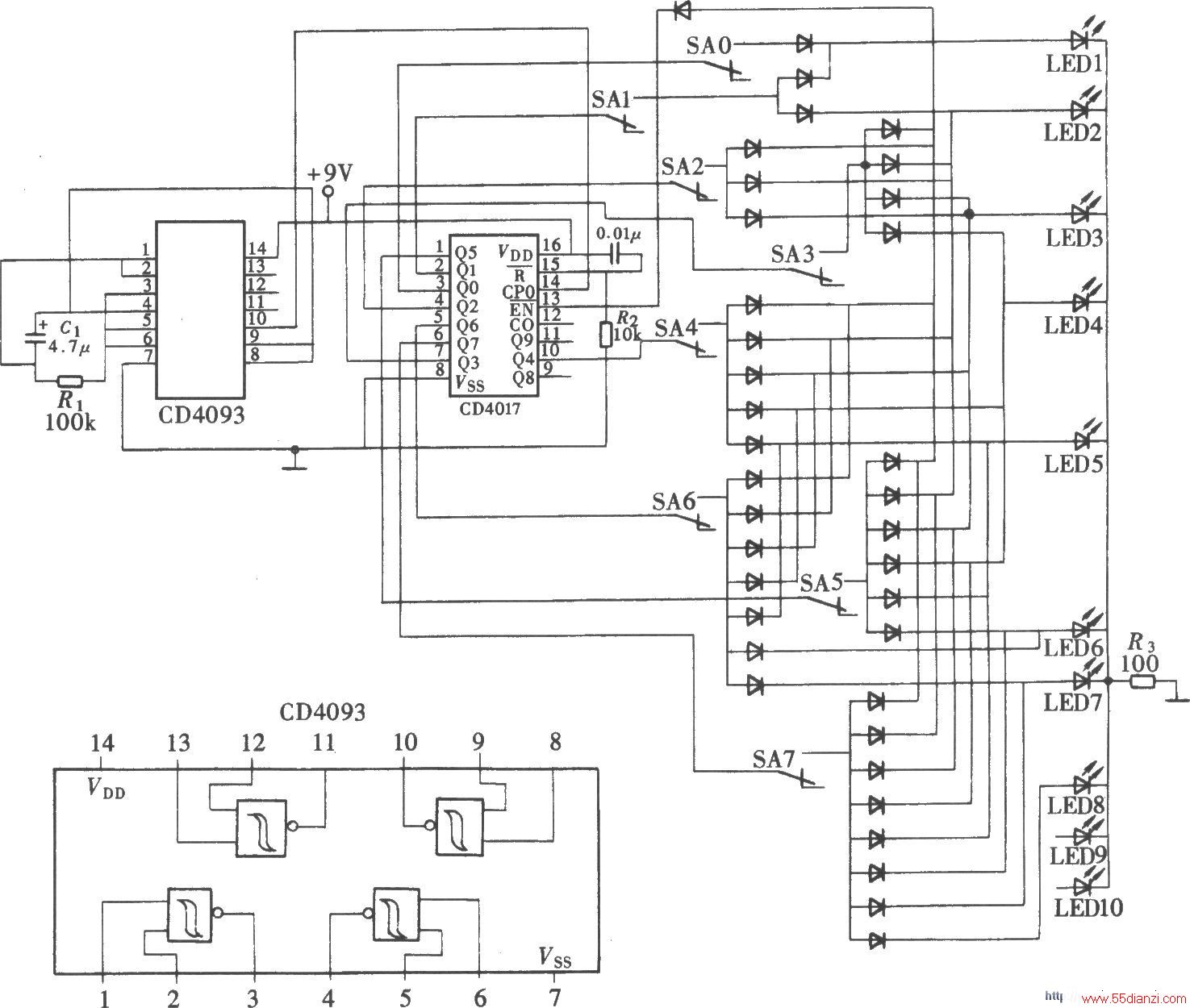

    脉冲占空比演示电路是利用了十进制计数器CD4017的自锁特性而制作的，该电路的13脚内为锁存单元结构。当该引脚被加上高电平后，电路的输出状态被封锁。利用电路的这一特性，当电路的输出端达到某一状态时，向13脚加上高电平使电路封锁，电路的显示状态被锁定，以便被使用者进行观察和记录。电路如图所示。该电路由驱动脉冲发生器、脉冲分配器、二极管阵列、七位互锁开关和发光二极管显示电路组成。
