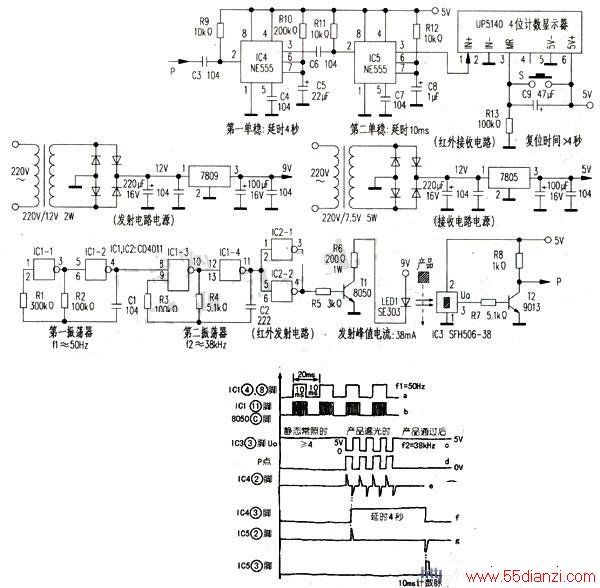

2.红外接收电路IC3为一体化红外接收头；T2、R7、R8组成反相放大电路；IC4（NE555）及R9、R10、C3、C4.、C5等组成第一单稳态电路；IC5及R11、R12、C6、C7、C8等组成第二单稳态电路；UP5140面板式4位计数显示器及R13、C9、微动按钮S等组成计数显示电路。
二、电路工作原理
上电后，9V电源建立，第一振荡器开始振荡，振荡波形如下图a所示。由上图可知，只有当IC1⑧脚为高电平时，第二振荡器才起振，其振荡波形如下图b所示。即红外光脉冲受低频振荡器调制。被调制的红外光脉冲经IC2反相放大、T1功率放大，由红外发射管LED1（SE303）向外发射红外线脉冲。
红外发射和接收电路分别安装在生产线的两侧。
静态时，红外光常照（≥4秒）在一体接收头IC3上，其③脚输出高电平，如果有产品通过。瞬时遮住红外光时，③脚输出低电平，产品通过后又恢复成高电平，如下图c所示。经T2反相放大后。P点波形如下图d所示。经R9、C3微分后送到。IC4②脚，如下图e所示。负微分脉冲使IC4组成的第一单稳触发翻转。进入暂稳态，其③脚输出高电平，此时，电源通过R10向C5充电，经过约4秒钟，当⑥、⑦脚电压>2／3VCC时，第一单稳态返回复位状态。如下图f所示。IC4③脚输出的宽度约4秒的正脉冲经过R11、。 C6微分后送到IC5②脚，如下图g所示。使IC5组成的第二单稳进入置位状态，其③脚输出高电平，经10ms延时后，回到复位状态，即IC5③脚输出一正脉冲，如下图h所示。此正脉冲送到UP5140的计数输入端IN+，使4位计数显示器计数一次。即每一个产品通过后，计数显示器计数一次，这样，当天的产量就直接在计数显示器上反映出来，十分方便。
注意：
1.第一单稳态的延时时间要大于产品通过红外光区域所需要的时间。
2.静态时，红外光常照在一体化红外接收头上≥4秒时，接收头输出才为高电平。所以UP5140上电复位时间要大于4秒，以免产生误计数。
