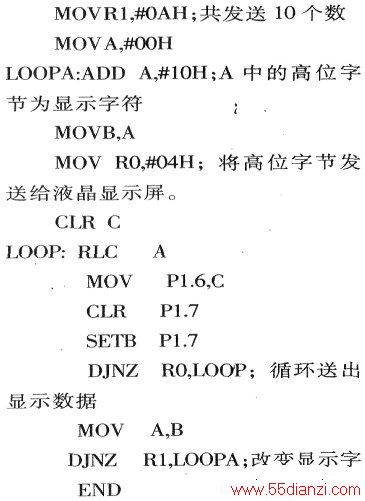

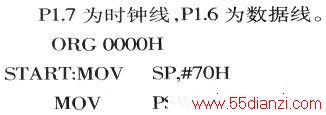

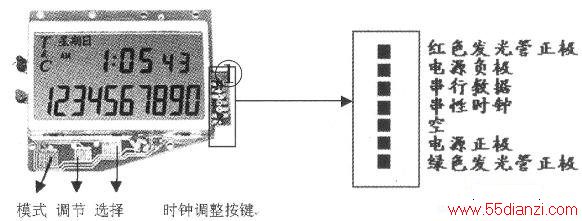

其液晶显示模块的接口见下图所示,该屏工作电源电压为2.5V,与单片机接口需要经过电阻分压。串行接口包括一根时钟线和一根数据线。数据显示部分用51汇编语言编程&raDIC;:(该程序可使屏上显示1234567890十个数字)
从以上程序可以看出,该屏数据显示部分有一个特点:内部固化有字符集,显示数据不用进行译码即可显示。字符集地址关系如下:
以上字符集已足够一般仪器仪表使用。
由于该屏原用于电话机拨号显示,拨号完成后5秒即自动进入计时状态,所以在送入显示数据后5秒之内必须再次送入显示数据,即显示刷新时间必须小于5秒。

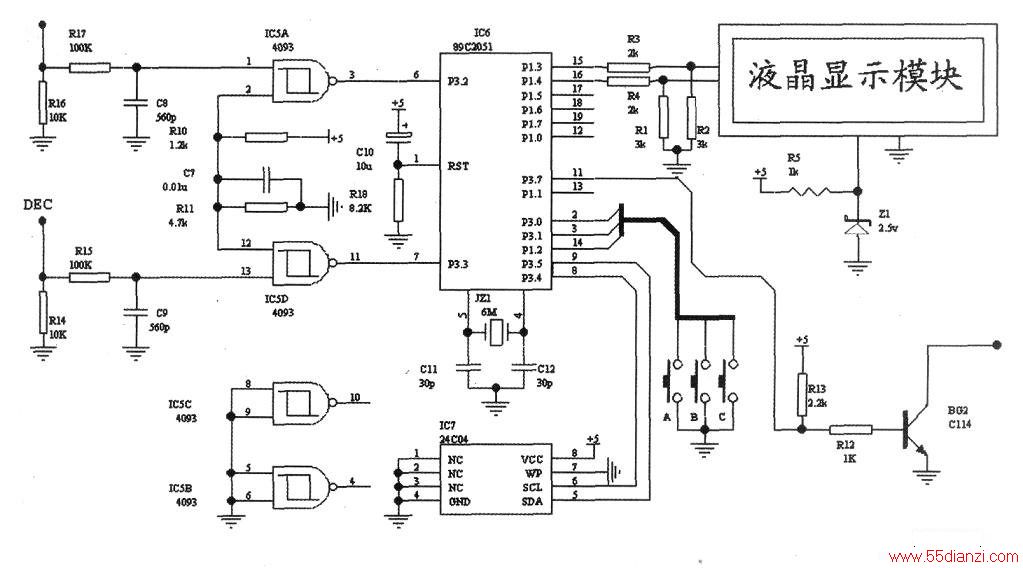

为方便电子爱好者使用该液晶显示模块,我们使用89C2051单片机配套设计了10位计数器和两路测温的电路板。测量板安装在液晶屏背后,由插针和液晶显示模块连接。
