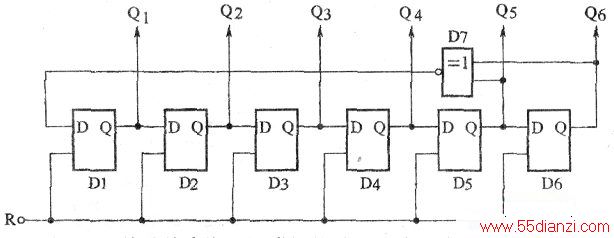

下图所示为由6位移位寄存器组成的伪随机码脉冲序列发生器电路。第5位和第6位移位寄存器的Q输出端接到异或非门D7的输入端，D7的输出信号反馈到第1位移位寄存器的数据输入端。R为清零端。该电路可产生脉冲序列长度为63的伪随机码。
