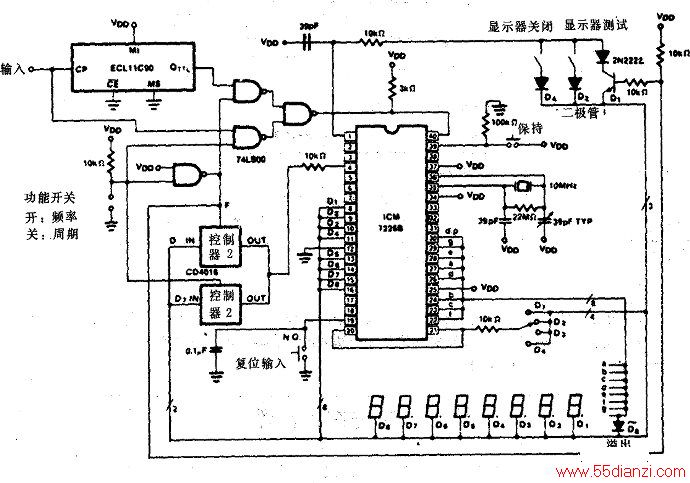

本电路图示出了如何用一个CD4016模拟多路调制器来对返回到“功能”输入端的数字输出避j行多路调制。因为CD4016是-种数字控制的模拟传输门，所以不需要数位输出改变电平。也可用CD4051和CD4052来从2或3位数字输入中选择合适的输入，用作ICM7226的已多路调制的输入。这些模拟多路调制器也可用于由微处理器，而不是直接由面板开关控制工作方式的系统中。TTL多路调制器，如74LS15 3或74 LS251，也是可以使用的，但需要一些附加电路来将数位输出变换成与TTL兼容的逻辑电平。
