简单易制的抢答器电路

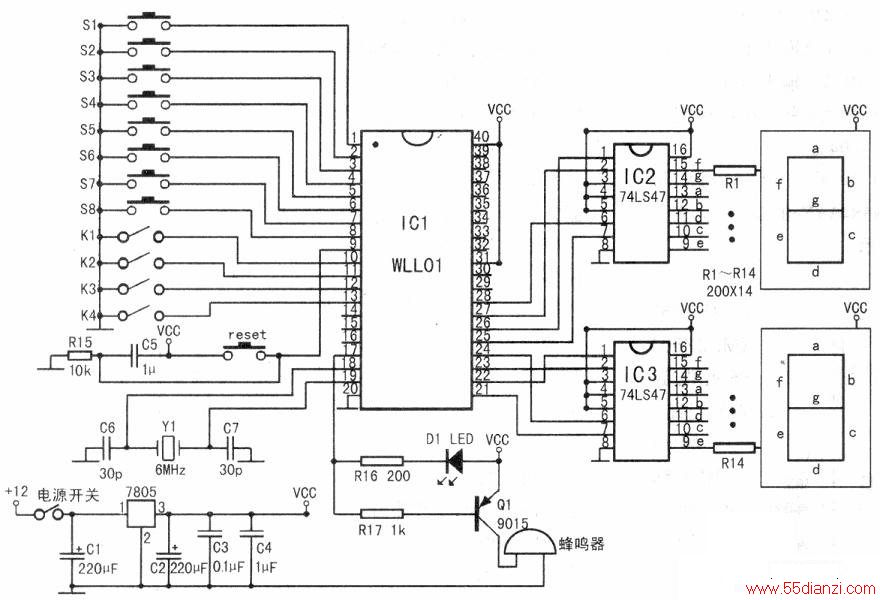

　　电路主要由抢答器专用电路WLL01、74LS47译码电路、七段共阳极LED显示块组成。电路图如图所示。由WLL01完成按键扫描、参数设定、倒计时显示功能，由74LS47完成BCD码的译码显示及驱动，由K1、K2、K3、K4配合完成倒计时设定，其对应关系见下表。

    设定完后，按动复位键重新启动即可。可以直接利用8421开关设定。蜂鸣器采用3V有源的，其它元器件无特殊要求，只要按照电路图焊接无误后，一般不需要调试就可工作。
