XT1为外接陶瓷谐振器，产生3.58MHz时钟信号供芯片编码用。
R1~R4(ROW)为行线，C1~C4(COL)为列线，外接4x4标准矩阵键盘，可产生16种功能码。
XMUTE为静音输出端，当按键编码时，此端由1变O输出一个负脉冲，可驱动LED管发光，作编码发送指示。TONE为输出端，DTMF编码信号由此串行输出，经C1耦合至译码器。
IC2使用DTMF译码器YN9101，也可用TC35304、TC35305、H204、204CP或YN9102、MT8870等代替。XT2产生3.58MHz时钟信号供译码用oEN为数据输出控制端，XEN为时钟信号输出控制端，-GT为内部定时器启动控制端，均为高电平有效，低电平禁止。IN为DTMF信号输入端，D1~D4为译码输出端，其输出的二进制数码与编码键盘上的16个功能码一一对应。DV为译码有效输出端，平时被下拉为，0，若输入的DTMF信号有效，则在D1~D4输出译码数据的同时送出一个正脉冲，作为译码成功标志。

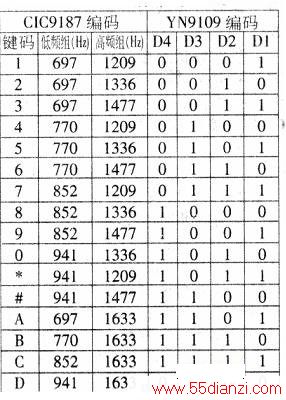

DTMF编、译码的对应关系如下表。
IC3使用十进制计数器／译码输出脉冲分配器CD4017，R2、C2组成上电自动复位电路，其Y1~Y4端输出的正脉冲作锁存控制信号。
IC4~IC7使用六上升沿D触发器CD40174(只用其中四个触发器)，R3、S1组成手动清零复位电路，其1Q~4Q端输出二进制码。CP为触发端，加脉冲上升沿时触发器处于透明状态，ID_4D端输入的数据被直接送至1Q～4Q端输出，并锁存至新数据到来为止。1Q~4Q输出信号除了用来预置、控制外，还可以通过4线／七段译码器（如CD4055、9368等）或常用的BCD码／L段译码器（如CD4511、MC14543等）驱动LED、LCD数据屏进行显示。但应注意，取用BCD（二／十进制）码时，只能使用键盘D、1—9键进行编码（详见左表）。图中只给出4组二进制码输出，若增加CD40174的数目，还可以方便地扩展输出组数。
现以输入“268C”为例来说明工作过程。按下键盘“2”键，经IC1编码后由TONE端送至IC2，同时LED闪亮一下口IC2译码后，输出端D4～D1=0010．并送至数据总线。同时DV输出正脉冲使IC3的Y1=1，加至IC4的CP端，其4Q~1Q输出这组数据并锁存，即D3~A3=0010，与键码“2”对应；同理，若继续链人“68C"，IC3的Y2一Y4依次输出正脉冲．IC5~IC7按’顺序锁存这3组数据，即D2~A2=0110．D1~A1=1000．DONAO=1111。
如按一下S1．这4组数据均被清零。
