用CD4093构成低频、高频振荡器电路

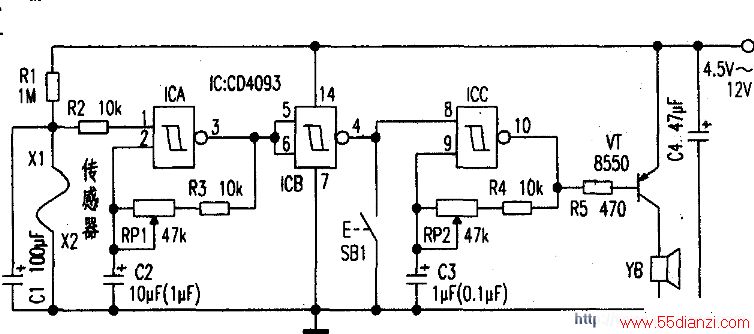

　　该电路采用CD4093构成低频、高频振荡器。并实现调制，振荡频率可通过RPI和RP2进行高、低频的调节。

　　X1、X2用插座连接常闭型传感器（导线、干簧管等）。线继或触点断开后，电源通过R1给C1充电，构成延时（也为开门关门或报警设置作准备），随着Uc1上升为高电平，振荡器工作，报警开始。欲解除报警，可按下SBl，使（8）脚为低电平，振荡器停振。
