1Hz信号发生电路

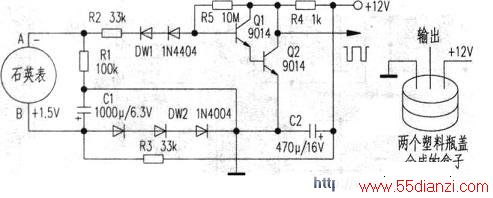

　　左图中R4是达林顿管的集电极负载。R5是偏流电阻，C2是去耦滤波电容。把QI、Q2接成达林顿管后。其输入阻抗变得十分高。完全可以代替结型场效应管。且增益比场效应管高。石英手表选一个旧的即可（有的表指针虽不会走了。但仍会振荡）。整个电路体积很小。可以装进一个直径30毫米的透明塑料花瓶盖中（见右图）。
