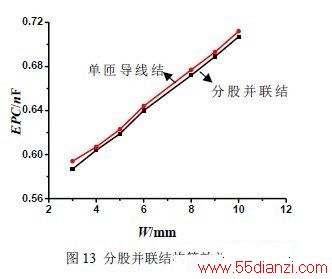

采用分股并联导线结构代替单股矩形导线结构，以三股为例，建立新的有限元计算模型[8]，计算LC 单元的寄生参数(图13~图15)。

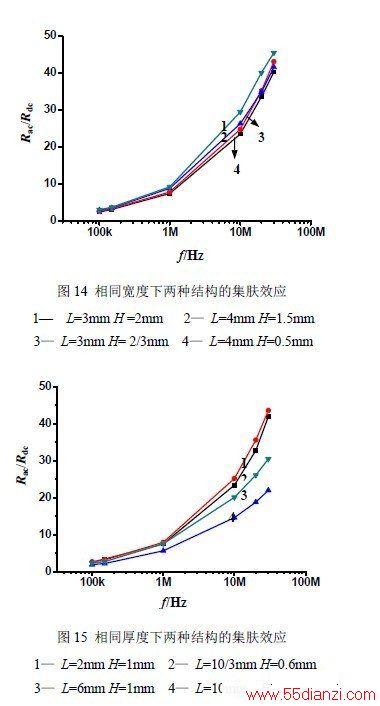

采用新结构后，导体宽度成倍减小，进而等效并联电容明显减小。同时，虽然分裂导线减弱矩形导线的集肤效应，同等宽度下交流电阻有所减小。但对比于同等厚度矩形导线单股导线结构，新结构的导线集肤效应得到加强。
5.实验验证
为验证采用分股导线结构后,其等效并联电容的变化趋势,采用PCB 基板制作两种宽度LC 单元系列。LC 单元系列1 以2.5mm 宽度导线构成单股结构LC 单元,并制作其相应的双股并联结构和三股并联结构;LC 单元系列2 以1.5mm 宽度导线构成单股结构LC 单元，同样制作其相应的双股并联结构和三股并联结构。其中系列1 的导线间距(G)为0.75mm，系列2的导线间距为1.5mm，电容测试采用Agilent 4395A 阻抗分析模块。

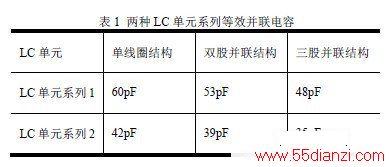

比较上表中各数据，可以看出对于任意参数的LC单元，采用分股并联结构后，其等效并联电容都会有一定的减小，且分裂股数越多，其等效并联电容越小。
6. 结论
以环形“感容”集成结构为基本组成单元(LC 单元)，论证了集成电感等效并联电容(EPC)及等效串联电阻在高频段与PCB 导线截面宽度的关系，并在现有技术前提下提出一种改进方法，得到如下结论：
(1) 降低电感等效并联电容或是提高其等效串联等效电阻，都可以提高EMI 滤波器高频段的滤波性能。
(2) 在矩形导线截面积一定的条件下，减小导线宽度、增加厚度可以减小等效并联电容，增强集肤效应、增大交流电阻。
(3) 采用分股并联结构后，其等效并联电容基本不变，并可以获得较大的交流电阻。
参考文献
[1] 张艳军，徐德鸿，钱照明.平面磁技术发展概况[J].机
械制造与自动化，2004，33(4)：1~5.
[2] Chen Rengang. Integration of EMI fiLTEr for distribute
power system(DPS) front-end convert[C]. IEEE 34th
Annual Conference on Power EleCTRonICs Specialists，A
capulco，Mexcio，2003.PESC’03，296~300.
[3] Shuo Wang，Fred C.Lee，W.G.Odendaal，J.D.van Wyk.
Improvement of EMI Filter Performance with Parasitic
Coupling CANcellation[J] ， IEEE Trans. on Power
Electronics，2005，20(5)，1221~1228.
[4] Shuo Wang，Fred C.Lee. A Study of Integration Parasitic
Cancellation Techniques for EMI Filter Design with
Discrete Component[J] ， IEEE Trans. on Power
Electronics，2008，23(6).3094~3102.
[5] 丘燕，肖岚. 基于噪声仿真的 EMI 滤波器研究[J]. 电
力自动化设备，2010，30(9)：96~00.
[6] 路宏敏，梁昌红，朱满座.导体阻抗的频率特性[J].安全
与电磁兼容，2002，6(专题)：41~44.
[7] Lingyin Zhao. Generalized Frequency Plane Model of
Integrated Electromagnetic Power Passives[D]. USA，
Virginia Polytechnic Institute and State University，2004：
61~66.
[8] 武丽芳，王世山，周小林.应用于平面EMI 滤波器集成
LC 单元寄生电容的提取[J].电工电能新技术，2011，
30(2)：35~39.
作者简介
石磊磊(1988—)，男，江苏，硕士研究生，从事电力电
子电磁兼容的研究;
王世山(1967 -)，男，陕西人，博士，副教授，主要从
事电磁场数值计算、电力电子电磁兼容的研究。
