PADS2005SP2PCB导入SIwave流程

PADS2005SP2PCB导入SIwave流程

点击数:7418 次   录入时间:03-04 11:44:39   整理:http://www.55dianzi.com   综合-其它

  1.说明: SIwave 3.0还不支持直接将 PADS2005 格式 PCB 直接导入到SIwave,因此需要借助中间软件来完成。

  2.由于 Cadence 支持将PADS格式PCB导入到Allegro,而SIwave3.0又支持Allegro嵌入,所以借助中间工具Allegro可以将最初的PADS格式PCB导入到SIwave3.0进行仿真分析。

  3.流程:

  1)PADS2005PCB导入Allegro

  使用PADSLayout的导出功能,File-〉Export将PCB文件输出为二进制ASC格式

  注意属性全选,输出格式要参考安装的Cadence版本所支持的PADS转化版本,我安装的Cadence版本是15.0,选择的是PowerPCBV4.0。

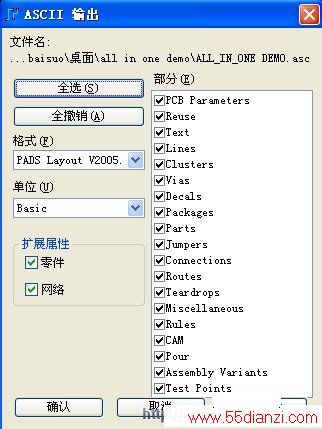

输出格式

导出功能

  使用Allegro的文件导入功能,File-〉importASC文件。

文件导入功能

  Option选项路径示例D:CadencePSD_15.0oolspcbinpads_in.ini

  2)Allegro输出到SIwave3.0

  利用SIwave3.0的Allegro支持功能输出SIwave3.0可以接受的anf文件:

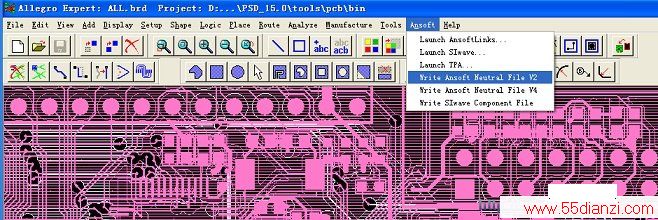

  运行allegro的AnSOFtWriteAnsoftNeutralFileV2菜单可以生成anf文件。

生成anf文件

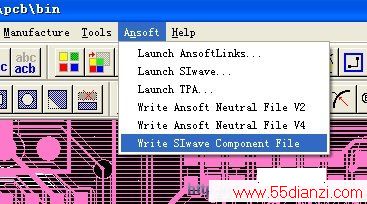

  运行allegro的AnsoftWriteSIwaveComponentFile菜单生成cmp文件。

生成cmp文件

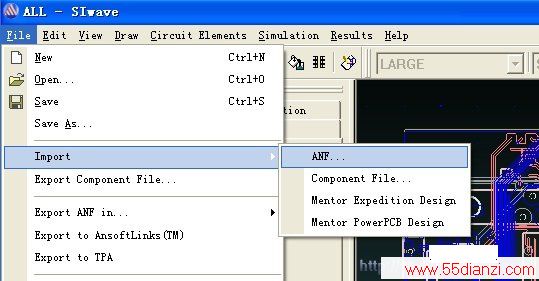

  运行SIwave3.0,通过菜单FileImportANF…可以将anf文件导入到SIwave

将anf文件导入到SIwave

  通过菜单FileImportComponentFile…将cmp文件导入.

  这样就可以进行你所需要的功能仿真了。
