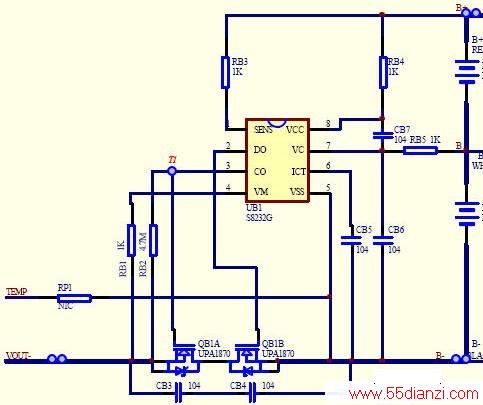

下图是由S8232和MOS管、锂电池等组成的电池充放电保护电路。对电池进行充电，当电池电压充至过充保护电压以上时，经过适当延时后将发生过充电保护，S8232通过第（3）脚CO端控制QB1A截止，截断回路电流起到保护作用。
机器使用电池播放时对电池进行放电，当电池电压放至过放电保护电压以上，或者当电池组正负两端短路时，经过适当延时后将发生过放电保护，S8232通过第（2）脚DO端控制QB1B截止，截断回路电流起到保护作用。
S8232（4）脚VM是过流检测脚，通过检测外接电阻两端的电压，来判断是否过流，一旦过流，DO端将为高阻抗使QB1B截止，截断回路电流。
S8232 第（6）脚外接电容是延时定时电容，当检测到电压异常时，电路对过充、过放、过流都有一定的延迟时间才进入保护状态，并且这三种保护的延迟时间都不相同，过充电延迟时间最长，过流延迟时间最短。当进入保护状态以后，电池电压将慢慢恢复到正常，此时电路会自动复位，解除保护进入工作状态。
S8232仅在检测到充放电电池电压异常时，向MOS管QB1发出截止信号，其余时间该电路只起到监控作用，恒流/恒压充电模式的检测和控制由S3C9454来完成。
串联在充放电回路里的温度保险FUSE和温度开关SW1是作过流和过热保护的。正常工作时FUSE导通，当某种原因引起电池电流过大时，温度保险断开，电流变小后再自动恢复。SW1是一只温度开关，它和电池组中的一节BT2紧密接触，当电池温度升高达到一定值时，SW1自动断开，此时无法充放电，电池温度恢复到正常时，SW1闭合，以保护电池并且防止起火燃烧。除了以上的保护措施，在电池芯BT1上，还有一颗NTC（负温度系数热敏电阻），它一端连接电池负极，一端连接S3C9454第（16）脚，当电池BT1温度升高到一定值时，它的阻值急速变小，MCU检测到（16）脚电压下降，将停止充电。
