采用PIC12C671构成的冰箱保护电路

　　PIC12C671是8位8脚单片机，可用其构成冰箱保护器，电路简单。
　　

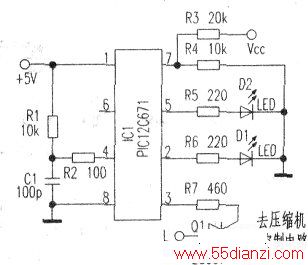

　　电路工作原理如附图所示。
　　
　　图中PIC12C671的⑧脚控制冰箱压缩机，②脚为欠压显示，⑤脚为过压显示，⑦脚为A/D模拟电压输入端。A/D转换时分辨率为20mV，当R3、R4精度为0.1%时，欠压、过压的控制误差为0.5%。VCC随市电按比例变化，经R3、R4分压后，输入到PIC12C671的⑦脚转换为数字量Di。程序中设定欠压的数字量D1，把转换的数字量Di与欠压时的数字量Dl比较，若Di≤D1且持续5秒，PIC12,C671的③脚清零，②脚为高电平，冰箱压缩机控制电路停止供电，欠压灯亮。5分钟后PIC12C671采集数据，若已恢复正常，置②脚为0，③脚为1，电路回到正常工作状态。当停电后来电时，程序延时5分钟后③脚变为高电平，实现控制作用。

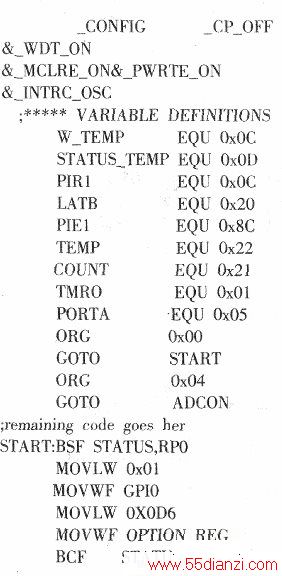

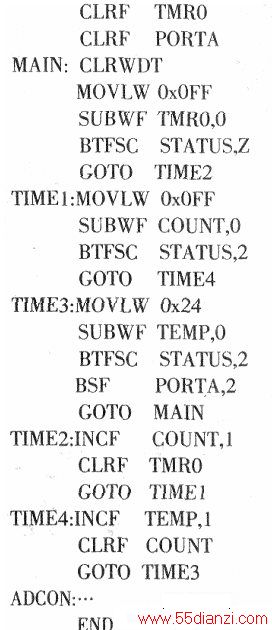

　　上电延时程序清单如下：
