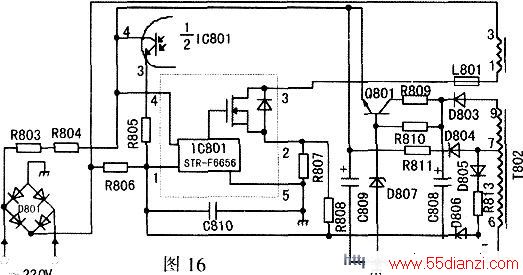

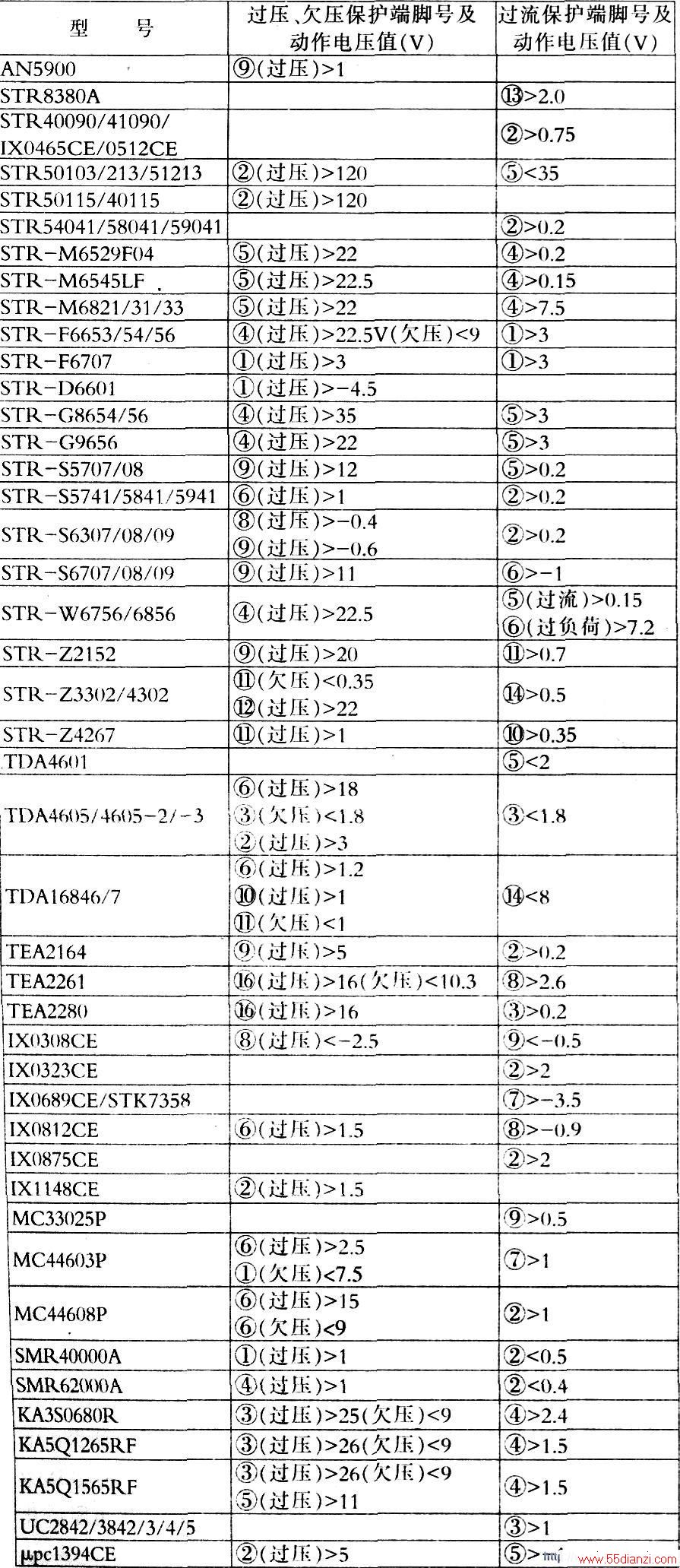

同理，当开光电源稳压环路发生故障而使输出电压过高时。关变器T802反馈绕组6-7绕组感应电压必升高，当升至22.5V以上时，过压保护电路动作。当开关电源输出过流时，IC801内部开关管源极电流必增大，即R807两端压降随之增大，经R808反馈至IC801 1脚的电位升高，使内部振荡电路迅速翻转，开关管导通时间大大缩短，源极电源迅速减小，从而保护开关管免遭损坏。附表列出了部分电源厚膜块保护端子及动作电压值。部分彩电电源输出过压，过流还有与CPU保护端子相互作用，CPU使彩电处于待机状态来实现保护。
注：同一型号厚膜块在不同彩电上过压保护端子可能改用成过流保护端子，有的保护端子既是过压，也是过流，如STR-F6707 1脚：表中电压均为绝对值。
