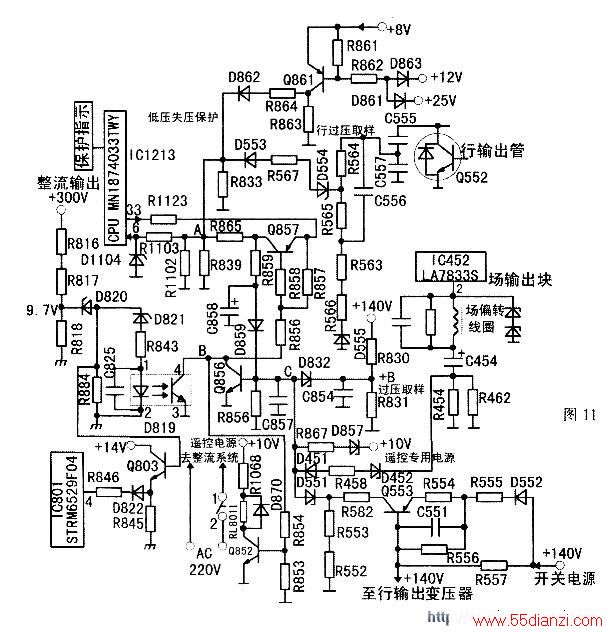

（4）行输出过流保护
当行输出级因故障而过流时。过流取样电阻R557两端压降增大。使Q553因b极电位F降而导通，其C极输出高电平又使D551。击穿导通，导致C点商电位→整机进入保护状态。
（5）高压超压保护当电压异常升高，即行输出管Q552r极脉冲电压升高时，该电压打穿D554后由D553整流，R833、R839分压后加至图中A点。使其电位升高→CPU6脚呈高电平→待机状态。
（6）场输出过流保护
当场输出过流或C一454出现漏电、短路故障时。过流取样电阻R454、R462两端电压将升高高。并将I）452齐纳击穿→C点电位升高→整机进入保护状态。
（7）+12V、+25V失压、欠压保护
如果+12V、+25V欠压或失压，D863、D861导→Q1861b极呈低电平→Q86l导通→D862导通→A点呈高电平→待机状态，下面简略介绍保护指示：该机芯没有主电源开关。插上电源插头副电源工作，为CPU提供工作电压。电源指示灯为黄色，即待机状态，按下开机开关，CPU由待机转为开机状态。指示灯由黄变红，随后熄灭0.5秒，当继电器Rl_801常开触点闭合后。指示灯变绿。表示机器进入正常收视状态如果电源或负载有问题，指示灯只由黄变红，而红灯不熄灭如果收看中出现故障，指示灯由正常的绿色转为红色。

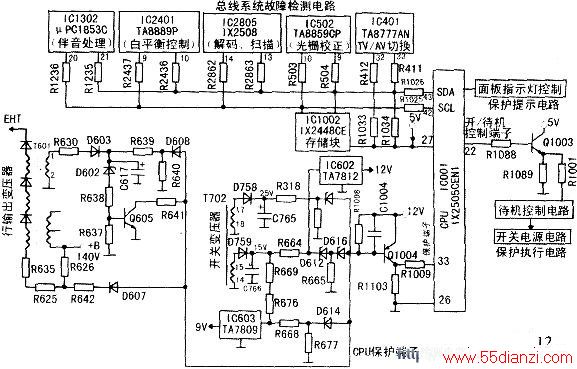

图12为夏普SS-l、SP-42M/7l机芯彩电保护电路。它是由12C总线故障榆测系统、CPTLJ保护端子检测及分盘元件保护（设在电源和行输m电路）、保护执行、保护提示等电路组成下面分别介绍：CPU43、42脚为串行数据线和串行时钟线，它上面挂有5个被控电路Ic，同时与存储器ICl002（IX2448CENl）进行数据交换，当CPU通过总线检测到上述电路之一发生敞障时。就会采取保护措施，并给出相应的故障提示。另外，CPU的33脚为保护端子，它通过Q1004的导通而担负六路的保护检测：第一路是开天电源输出的25V过压检测。
当过压后，D307将击穿导通。Q1004因h极为低电平而导通。
CP33脚为离电平，则22脚（开/待机控制）输出低电平，机器处于待机保护状态；第二路通过D612、D616对15V进行过压检测保护；第三路通过D614，利用R667、R668分压。对IC603（TA7809）1脚电压进行过压保护；第四路通过D602、0605对行输出过压（灯丝电压）进行过压保护，不难看出，当D603整流、C617滤波后电压过高时。D602、0.605、Q1004相继导通。机器处于待机保移、状态；第五路为灯丝电压欠压（失压）保护，当D603整流后电压偏低或消失时，D608将导通。使Q1004h极为低电平。保护电路动作；第六路为束电流过流保护，当电子束流过大时，D607将导通。致使Q1004b极为低电平。保护电路动作。
4.以小信号处理芯片保护端子为核心的保护电路

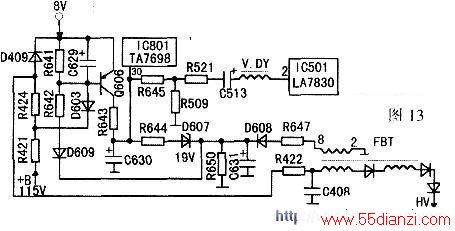

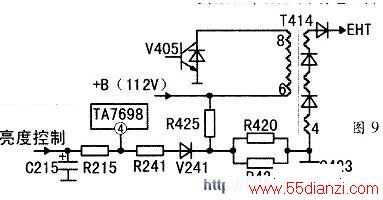

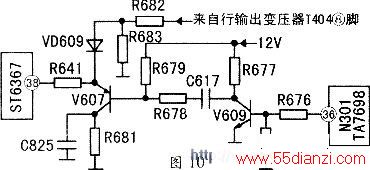

许多彩电小信号处理芯片都设置有X射线过量保护、ABL，亮度自动控制、行逆程脉冲输人、黑电平钳位、白平衡自动检测端子，如这蝗检测端子检测剑的电压、脉冲或电流异常，小信号处理芯片内的保护电路将进入保护状态以小信号处理芯片保护端予为核心的保护电路多数由分立元件构成的比较检测系统、小信号处理芯片保护启动和保护执行电路组成。较新型彩电还和CPU联动（或用IIC总线），向CPU传递保护信息，然后通过待机实现保护小信号处理芯片保护端子的检测火致有三类：一是电压翻转。这类IC是当彩电正常时检测端子为低电平，高电平（发生故障）时翻转，如TA7698AP30脚（X射线过量）正常时为高电平，有故障时为低电平。如TDA884I/4318脚（黑电平检测）；二是脉冲检测。这类IC的脉冲信号检测端子在彩电正常工作时应有相应幅度的脉冲输入（比如沙堡脉冲或行、场脉冲信号）。如检测到的脉冲信号异常或检测不到相应的脉冲信号。小信号处理芯片会进人相应的保护状态（如黑屏或使行振荡电路只工作）；三是，一定电压范围，如ABL检测端子（如超级芯片TMPA880927脚）、高压自动限制端子（如超级芯片TD。A9383@脚）。该类脚电压允许在一定范围内变化，当超出设定的电压范同时，相应保护将启动，有必要说明：不少厂家在小信号处理芯片的保护端子上开发了多种保护，如x射线过量端子不仅过流保护，图13是飞跃54C2Y21—2彩电（TA，二片机芯）保护电路。
它具有行逆程电压过高（x射线过量）、场输出过流，电子束过流等多种保护功能，其原理是：当+B电压过高或行逆程电容开路（失容）时，必然引起行输出变压器2-8绕组输出电压升高，并将稳压管D607击穿，从而使IC801（TA7698）保护端子30脚电平升高（正常0V），保护电路动作，关闭行激励信号输出。当场输出过流时。必然引起R52l、R509连接点的分雎值升高，该电压经R645加至lC801 30脚，使保护电路动作。当荧屏过亮（电子束过流）时，会使D409正极电位下降。经R424会连锁引起D603负极电位下降。从而导致D603正偏导通一0606I）搬电f口下降一9606饱和导通一Q606c极电位升高→IC801 30脚电位升高—+保护电路动作。

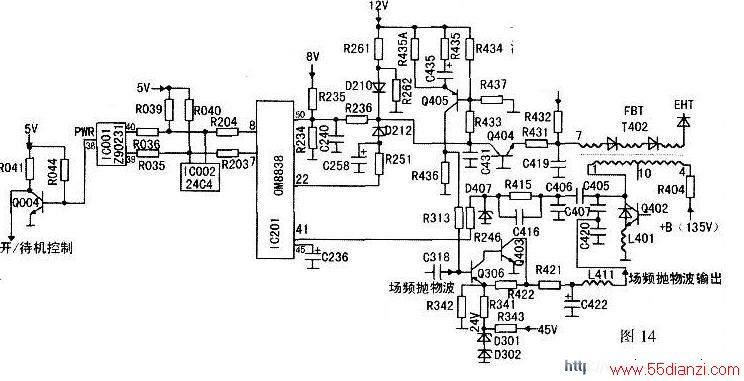

图14是王牌TCL智能数码25100G2536G/2502D/2910G/2927D/29l l，2956D彩电保护电路。凡是采用TDA8842（0M8838）、TDA8843（0M8839）芯片的彩电，如长虹CH—lO机芯、康佳F、P系列机芯都与之基本相似。，该电路的特点是分立元件取样、小信号处理芯片保护端子22、41、50脚检测。利用 IIC总线配合CPU 38脚开/待机控制端子实现保护，其在41脚为行逆程脉冲检测端子，该脉冲取自Q402 c极，经C405、R415、R246加至IC201 41脚，IC对行脉冲进行检测和比较，并自动校准行频，当返回的脉冲不正常或没有时，IC就会切断行推动信号输出，并将保护信息通过IIC总线传递线给CPU，CPU会令38脚呈低电平，彩电处于待机保护状态。22脚束电流过流，失落保护，正常电压为3V-3.7V之间。当荧屏过亮（束流过大）时，行输出变压器7脚电位呈负值，使Q404导通-D212导通-IC201 22脚电压低于3V通过总线CPU执行待机保护。此同时，Q405因b极为低电平导通，并通过R313使0306、0403导通，行输出级停止工作。当束电流失落时，行输出变压器7脚电位高于OV—Q404、0212均完全截止一IC80I 22脚电压高于3-7v→CPU执行保护。若+B电压过高或行逆程电容失容后。对应阳极高压，即T402（7脚电压升高一Q404 e极电位升高一Q404截止，c极电位升高，致使IC20l 50脚高于2.6V时，保护电路动作。
5.以开关电源厚膜块为主构成的电源保护电路
以开关电源厚膜块为主构成的电源保护电路，由分立元件担任采样（也有专门的保护采样检测IC.如HICl015/6），由开关电源厚膜块相关端子进行检测，并通过内部有关执行电路令开关电源振荡器停振或处于低频弱振荡（待机）状态，使之得以保护。
图15是电源厚膜块STR41090过流保护等效电路，图中虚线框内的T1代表电源开关管，1～3代表该厚膜块引脚号，当开关管过流输出时。取样电阻R8J4（即开关管e极）电压降变大，使控制管Q80l饱和导通，将开光管b极电位钳位至0V，使之停振。
图16是TCL—AT2970彩电（采用电源厚膜块STR—F6656）电源局部电路，市电经D801（全桥）中的一只二极管半波整流。R803、RS04降压。C809滤波后在C809正极（即IC804脚）得到高于16V的启动电压，内部振荡器开始振荡，开关管1）极（即IC8013脚）有交流电输出，开关电源开始工作，如果市电输入电压过高，使IC80l4脚（电源启动，过压保护端）电压高于22.5V时。内部过压保护电路动作，开关电源停振。
