当然，在①脚或②脚电压不正常时，是不能自动复位的。

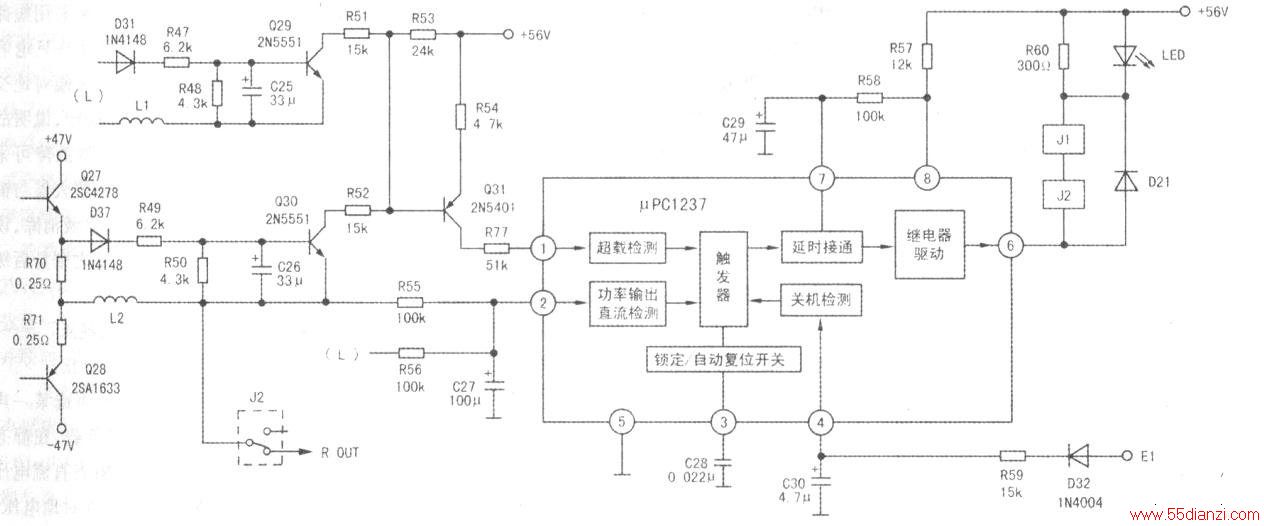

④脚是关机检测输入端，正常工作时为3V左右。关机时该脚电压稍有下降，关机检测立即控制触发器翻转，继电器驱动电路立即停止工作，继电器提前释放，避免音箱在荚机时再次受到冲击。另外，该脚还能监测电源供电状态，当电源不稳，忽高忽低时，也会实现保护。图中El直接接变压器AC40V绕组的一端，在开机、关机时都能瞬时建立正常工作状态。关机时，El停止供电,JlJ2释放，以避免关机的冲击。
⑦脚为开机静音控制端，外接延时阻窬元件R58、C29。开机时，由于C29两端电压不能突变，⑦脚电压为oV，延时接通电路断开，继电器不吸合，避免了功放机在开机时因各电路状态不确定所产生的冲击信号、浪涌电流冲击音箱、开机后，R57、R58不断地向C29充电，当C29充电到一定电压时，⑦脚电压达到了促使电路接通的门电平，延时接通电路接通．⑥脚输出低电平，使J1.12吸合，音箱与功率放大器接通。这样便实现了开机延时保护。
