在检修扬声器保护电路故障时，寻找关键检测点极为重要，通过对关键检测点的电压进行检查，就能缩小故障范围，甚至立即发现问题所在。注意，在检修过程中，一般不要连接音箱(特殊情况除外)。

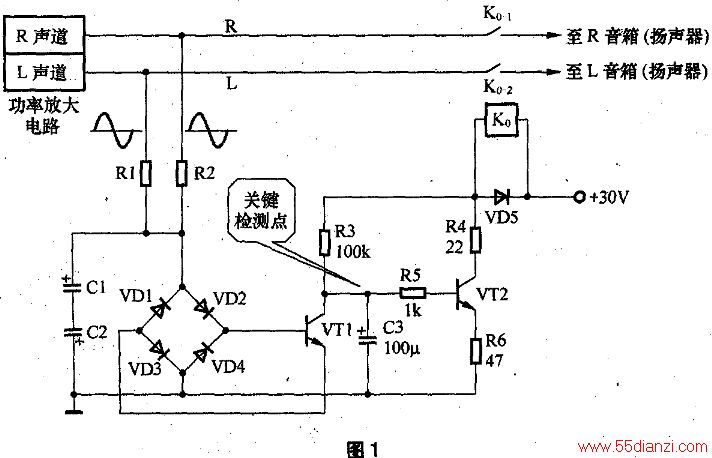

对于简易型保护电路来说，关键检测点是C3的正端。只有当C3正端对地电压达到1.2V以上时，继电器才能可靠吸合，否则，继电器就会释放。
因此，通过测量该点电压，就能立即发现问题所在。例如：若C3正端电压超过1.2V，而继电器又未能吸合，则说明故障出在C3之后的电路(VT2、R5、R4、R6等元件上)。若C3正端电压为0V，说明故障出在供电、R3或C3上。若C3正端电压小于1V，说明保护电路动作(处于保护状态)，故障一般是因功率输出级直流电压偏离0V或VT1击穿所致。
