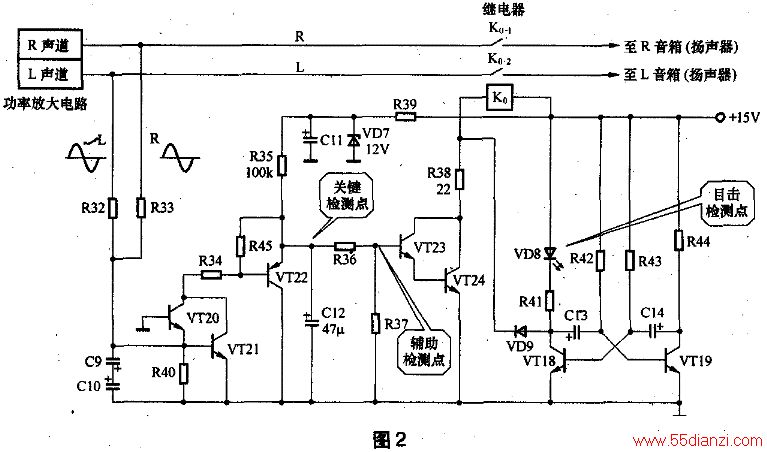

指示灯闪烁型保护电路有一个关键检测点、一个目击检测点和一个辅助检测点，如图2所示。关键检测点为C12正端，目击检测点为指示灯VD81辅助检测点为VT23基极。下面根据这种保护电路的常见故障现象来谈谈各个检测点的作用。
这种保护电路常会出现三种故障现象：一是继电器未能吸合；二是失去保护作用而导致扬声器损坏，三是保护过于灵敏。
(1)继电器未能吸合先查功率放大电路中点(即输出端)电压，若偏离0V，说明故障在功率放大电路中，与保护电路无关。若功率放大电路中点电压正常(0V)，说明功率放大器正常，故障在扬声器保护电路中。此时，先目击指示灯的发光情况，若开机后指示灯闪烁，两三不到继电器吸合声，说明驱动管VT23、VT24未能导通，或导通程度太小，应按如下步骤检修：
◆先测VT23基极电压，若有1.4V以上的电压，说明VT23、VT24或R38损坏。
◆若VT23基极电压小于1.4V，应查C12两端电压，若该电压正常(1.6V以上)，应查R36和R37有无变值现象。
◆若C12两端电压太小，应查R35阻值是否变得太大，C12是否漏电，VT22、VT20及VT21当中是否有击穿或漏电现象等。
◆若C12两端电压为0V，应查VD7两端有无12V电压。若VD7两端无12V电压，则对R39、VD7及C11等元件进行检查。若VD7两端有12V电压，应查R35是否开路、C12是否击穿、VT22是否击穿等。
(2)失去保护作用，导致损坏扬声器出现这种情况时，应注意观察机器在开机后数秒内的情况。若开机后，立即听到继电器吸合声，指示灯也不闪烁，而直接进入常亮状态，说明VT23、VT24当中至少有一个击穿。若开机后，指示灯闪烁，两三秒后听到继电器吸合，说明延时电路及继电器驱动电路是正常的，故障应在VT22之前的电路中，应对VT22、R34、VT20、VT21、R32、R33等元件进行检查。
(3)保护太灵敏
这种现象体现为，在小音量状态下，机器能正常工作，略微加大音量，扬声器保护电路就会动作，引起这种现象的主要原因是C9、C10当中有一个开路或容量大大下降。
C9和C10起音频滤波作用，这两个电容的容量较大，一般为220μF，它们串联后的总容量为110μF。若其中一个断路或容量大大下降，就会失一去滤波作用。此时，音频信号的正半周会使’VT21导通，负半周会使VT20导通，从而使VT22处于饱和导通状态，C12迅速放电，VT23、VT24截止，继电器释放，进入保护状态。
值得注意的是在更换C9或C10时，一定要将它们接成无极性电容使用，否则会留下隐患。
