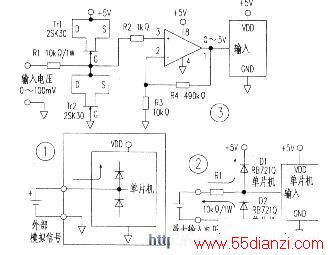

输入电阻R1应有足够的额定功率,假设输入过电压达到DC±100V,则流过Rl的电流约10mA,则R1的功率至少应选100V×0.01A=1W。由于二极管有微小的反向电流流过,对于处理微小电压的电路就会引起误差电流。对策是如图3那样用JFET场效应管接成二极管代替图1中的D1、D2,构成过电压保护电路。图2中R2为限流电阻;运放构成50倍放大电路。
