该电路的工作原理是：在电路完全对称的情况下，电阻R上的电流IR可作为电路的基准电流，根据节点电位法可得该电流的表达式为：
在β»2的条件下，移项整理可得
(7-2-1) 由上式可见，当VCC和R的数值确定之后，三极管T0的集电极电流有确定的值IR。因电路的对称性，三极管T1集电极的电流与三极管T0集电极电流成镜像关系，也随着有确定的值IC。 镜像电流源电路结构简单，应用广阔，但存在着IC大时，电阻R上的功耗也大的缺点。改进的方法是在两三极管的发射极上增加电阻Re，使镜像电流的关系变成比例的关系，组成比例电流源电路。 2.比例电流源电路 比例电流源电路如图7-2-2所示。
该电路的工作原理是：由电路的结构可知
(7-2-2) 根据三极管的电流方程
可得
根据T0和T1的对称性可得
将上式代入式7-2-2中可得：
当β»2时，有IC0≈IE0≈IR，IC1≈IE1，将这些关系代入上式可得
在一定的范围内，IR≈IC1，上式中的对数项可忽略，则
(7-2-3) 与7-2-1式相比可得，在相同IC1的情况下，可以用较大的R，以减少IR的值，降低R的功耗。同时Re0和Re1是两个三极管的发射极电阻，引入电流负反馈，使两三极管的输出电流更加稳定。 3.多路电流源电路 集成运放是一个多级放大电路，因各级放大器的静态工作点不同，所以需要多个电流源电路，在集成电路的制造工艺中，可将多个比例电流源电路组合在一起，组成多路电流源电路，如图7-2-3所示。
该电路的工作原理是：在基准电流IR确定的情况下，根据式7-2-3可得，选择不同的Re1、Re2和Re3就可获得不同的偏置电流IC1、IC2和IC3。 多路电流源电路也可以用MOS管来组成，由MOS管组成的多路电流源电路如图7-2-4所示。
4.以电流源为有源负载的放大器 由前面的知识已知，共发射极或共源极放大电路的开路电压放大倍数
或
。由电压放大倍数的表达式可见，放大器的电压放大倍数与RC或Rd成正比。要提高放大器的电压放大倍数，在β和gm保持不变的情况下，必须加大Rc或Rd的阻值。 Rc或Rd变大了，要保持三极管的静态工作点不变，电路的直流供电压也必须提高，这将引起集成电路功耗的增加。为了解决这一问题，在集成电路中，采用电流源为有源负载取代Rc或Rd。 利用电流源做有源负载，可实现在电源电压不变的情况下，使放大器既可获得合适的静态工作点电流。对交流信号而言，又可得到很大的等效电阻rce或rds来替代Rc或Rd。利用电流源为有源负载的差动放大电路如图7-2-5所示。

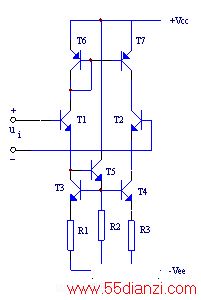

图中的三极管T1和T2组成差动放大器;三极管T3、T4和T5组成电流源电路为差动放大器提供合适的静态工作点电流;T6和T7组成差动放大器的有源负载，该电路既可使差动放大器有合适的静态工作点电流，对交流信号，又有很大的等效电阻rce，以替代原电路中的RC，获得很大的电压放大倍数。
