基于MC33262的高功率因数WAC/DC 变换器的设计

基于MC33262的高功率因数WAC/DC 变换器的设计

点击数:7374 次   录入时间:03-04 11:52:37   整理:http://www.55dianzi.com   稳压-电源电路



45

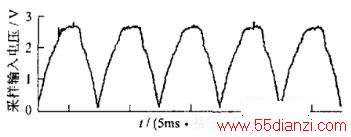

   图4  芯片3 脚电压采样输入波形

43

   图5  输入电流电阻采样波形

34

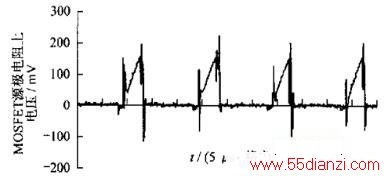

   图6  MOSFET上导通电流电阻采样波形

    4  结语

    由MC33262 构成的功率因数校正电路外围结构简单,电路元器件少,电路的体积和成本下降,提高了系统的可靠性. 目前这种APFC 技术已经在开关电源、电子镇流器等诸多领域得到了应用. 该APFC 电路采用峰值电流控制方式,属于准连续电流模式,MOSFET 开关频率很高,这对EMI 滤波电路的设计有较高的要求. 不过该系列芯片与其他采用连续模式的APFC 芯片相比有着较高的性价比,值得作进一步完善研究.
