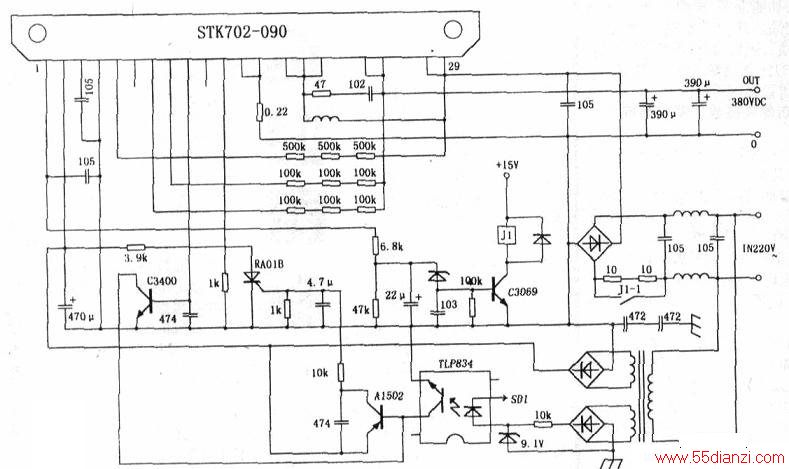

采用STK702-090构成的功率因数控制电路如下图所示。一般的开关电源输入部分为简单的整流滤波形式，其电流波形多为非正弦波，故功率因数不高，谐波干扰较大。本电路采用的是STK702-090厚膜电路，它内中集合有源高功率因数控制IC与大功率场效应管等，功率因数很高(99%)，输出直流电压很稳(1N100-265VAC、OUT380VDC±3%)，输出功率很大(≤800W)，具有过压、过载、异常状态等保护措施。因为是厚膜化，外围元件很少，输出电压可通过改变几只100K与500K的电阻值来改变。三极管C3069与外围元件组成软启动电路，在开机瞬间，工频整流后的脉动直流通过二只5W10Ω电阻后方到二只390μ/450V大电解滤波，避免强大的浪涌电流对整流器件的冲击。在整板正常工作后，由主开关电源（STK702-015）送来的信号通过6K8与47K电阻的分压后击穿稳压二极管，进而使C3069三极管导通，继电器J工作，继电器常开触点从常开变为闭合。短路二只10Ω电阻，使电流直过，维持着正常大电流的流动。而该级的光耦与其他几只三极管和可控硅组成异常状态保护装置，于异常状态时工作，一经触发，能瞬时使：①继电器释放，回到原始开机状态之限流控制；②厚膜电路的输出限制输出电压于300V左右。
