用STK3152和SAP15N/P组成的功放，外围元件少，电路简洁，可采用搭焊，但要注意绝缘，STK3152可直接固定于机壳上。两只精密微调电阻用优良焊丝，加固在SAP15N/P之间，静态偏置电流根据需要调节为甲类或甲乙类状态。

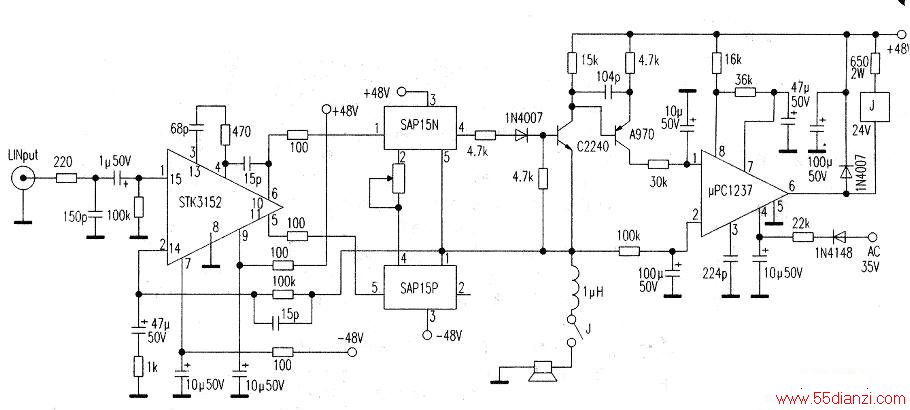

为了使本机安全工作，设有相应的保护电路。如果用于甲乙类功放，需将SAP15N/P的①、②两脚短接。右示电路只画出了一个声道。
本功放电路简洁，调试方便，发烧友容易自制，而且电路性能指标优异，信噪比高。
