微型无变压器开关电源电路

　　采用变压器的供电电源体积较大，在一些要求小体积的制作中难以使用。下面介绍的小型无变压器电源，能提供3~15V的电压，最大电流150mA，可满足小型电子设备的供电需要。
　　

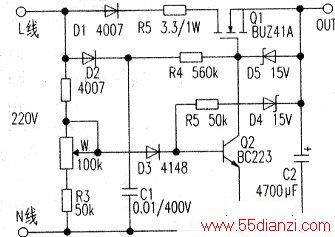

　　电路如图所示，220V经D2整流C1滤波，作为Q1的导通驱动电压，当220V正半周开始、但W滑动端上电压尚未足够大时，02处于截止状态，Cl上的电压经R4加在Q1的栅极使Q1导通，220V正半周经D1、R5、Q1对电容C2快速充电。当W滑动端的电压升到足以使D3和Q2导通时，Q1栅极失去电压而截止。
　　
　　调节W即可调节对C2的充电时间，也就调节了输出电压。由于Ql的导通时间极短，因此C2选用了大容量电容，以保证有较平滑的输出电压。
　　
　　电路中R5是限流申，阻，可减小对C2充电电流的峰值。稳压管D5是为了防止Q1因栅极电压过高损坏而设。D4用作输出保护，当C2两端电压过高时D4、Q2导通，使Q1截止。因在市电的负半周时电路不工作，为了加大输出电流，可在输入端加接一整流桥，使市电的正负半周都能得到利用，这样可使输出电流增加80mA，同时还能改善输出电压的平滑度。在实际应用时可将电位器W、R3用一个固定电阻代替。在输出电压稳定度要求高时，可加接三端稳压IC。
　　
　　此电路简单，只要焊接无误即可工作。该电路无隔离措施，使用时电源的L线、N线不要接错。
