三星TA12开关电源电路剖析

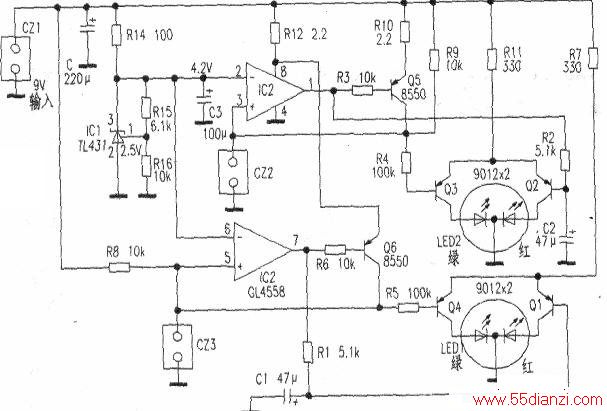

　　三星TA12电源采用开关型电源，电路见下图，其额定输出为9V/0.6A。220V市电经桥式整流、C01滤波得到300V直流电压，再经RLCπ式滤波后对IC1和开关变压器T供电。IC1内含PWM脉宽调制及控制电路，其①脚接电源，功率输出端⑧脚接开关变压器初级，⑦脚为基准电压端，②脚为输出电压取样端。
　　
　　在工作时，⑧脚输出PWM脉冲，变压器的m绕组感应出高频电压经D11整流及C12、L03、C6滤波后为眉级电路提供电源。R11~R13为过流取样电阻，正常情况下Q2不导通，如果过流发生(>0.6A)．则R11~R13两端电压就大子0.6V，Q2的e极电位就会低于-0.6V，因而Q2饱和导通，光耦PCI的②脚电位变低，1C1检测到光耦②脚的这一变化电压就封锁主输出。图中CA431电压基准源作恒流供电控制，按图中元件值③脚为稳定的8V，这样，当输出9V电压变化时，这一变化被光耦反馈至IC1的②脚，从而控制输出电压的稳定。电路中FR保险电阻是一个易损元件，损坏后可用10Ω／1W电阻串0.1A保险丝代替。如DH1065损坏可试用易购的TOP22X系列代用，但要对电路作简单改动。
