±36V、150W开关电源电路

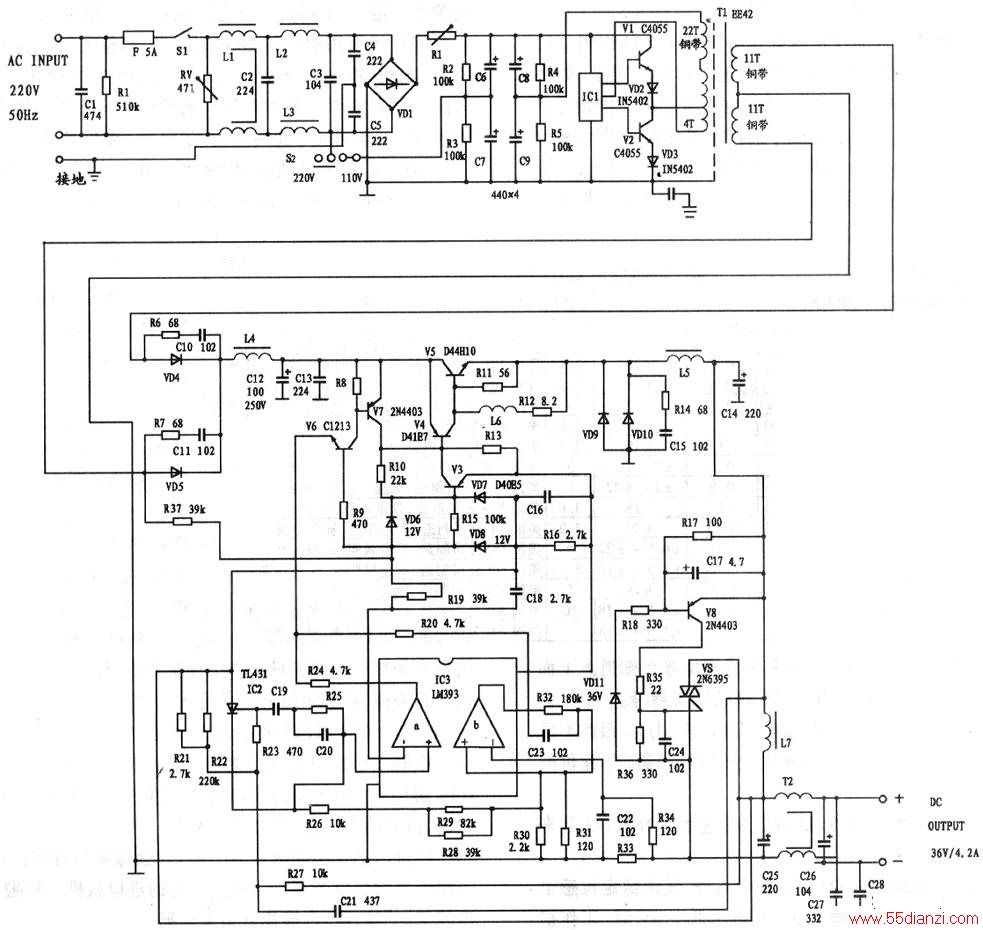

　　上图为进口AA12480型150W高频开关电源电路。市电经VD1全桥整流后得到310V不稳定直流电压，然后由IC1、Vl、V2及Tl自激式开关变换电路对其进行变换降压，并由VD4、VD5、IA、C12、C13等作二次整流滤波。晶体管V3～V7组成lOOkHz的开关式稳压电源电路，IC3a为误差放大器，由它对输出电压取样并加以放大，然后由V6、V7管控制开关信号的脉冲宽度，实现脉宽调制控制。大功率开关管V5的输出信号经续流二极管VD9、VD10及L5、C14、L7、T2、C26～C28多级滤波平滑后，得到稳定的+36V输出。IC3b为过流取样放大器，当输出电流大于45A时，IC3b控制电源关闭，进入过流保护关机状态。V8及晶闸管VS等组成输出过压保护电路，输出电压大于36.6V时，V8导通，大功率晶闸管vs亦导通，将输出端短路，此时IC3b检测到R33上的电流剧增，即控制电源关闭，以防止负载或开关电源受损。一旦因v5击穿而引起输出端电压上升，则VS的导通可令电源输入端快速保险丝F(5A)立即烧断而起保护作用。

　　采用两台AA12480型开关电源组成±36V供电系统，能很好地为输出功率在300W以下的功放供电。

　　主要技术指标如下：输出功率：=150W(连续)；输出电压=+36V；输出电流：4.2A；纹波电压=60mV（满载）；开关频率=l00kHz；体积=26×11×7cm3。
