其中
不幸的是，增加这个零点 sthz 也有害处，增益 A(s) 在 fC 以外的高频范围内显着地提高。因此，由于在开关频率处 A(s) 衰减较少，所以开关噪声更有可能进入控制环路。为了补偿这一增益提高并衰减 PCB 噪声，在 ITH 引脚至 IC 信号地之间有必要增加另一个小型陶瓷电容器 Cthp，如图 26 所示。一般情况下，选择 Cthp << Cth。在 PCB 布局中，滤波器电容器 Cthp 应该放置在尽可能靠近 ITH 引脚的地方。通过增加 Cthp，最终补偿转移函数 A(s) 由等式 25 和 26 给出，其波德图如图 26 所示。Cthp 引入一个高频极点 sthp，该极点应该位于交叉频率 fC 和开关频率 fS 之间。Cthp 降低了 fS 处的 A(s) 增益，但是也有可能减小 fC 的相位。sthp 的位置是相位裕度和电源 PCB 抗噪声性能之间权衡的结果。

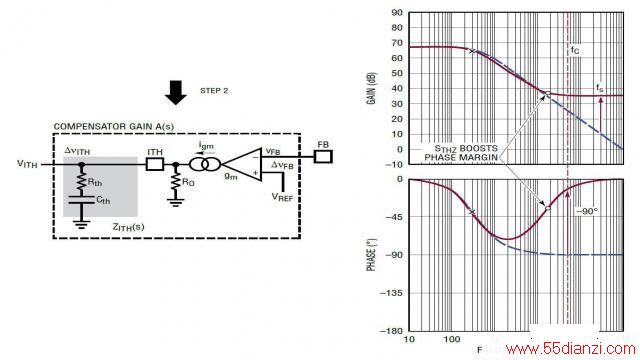

图 25：步骤 2：增加 RTH 零点以增大相位 —— 单极点、单零点补偿 A(s)

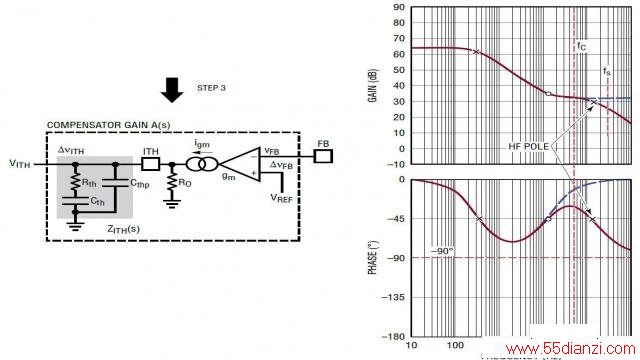

图 26：步骤 3：增加高频去耦 Cthp —— 双极点、单零点补偿 A(s)
其中
既然电流模式功率级是一个准单极点系统，那么图 26 所示的双极点和单零点补偿网络一般足够提供所需的相位裕度了。

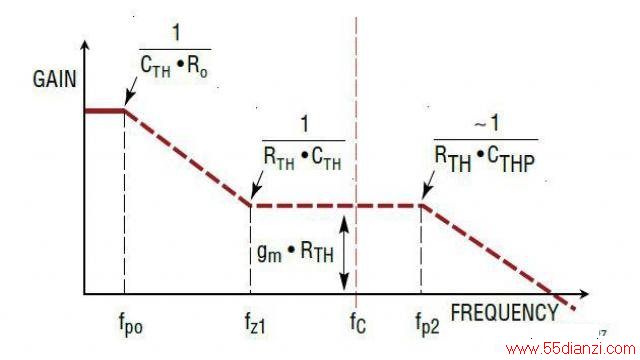

放大器 ITH 引脚上这个双极点、单零点补偿网络也称为 II 型补偿网络。总之，有两个电容器 CTH 和 CTHP 和一个电阻器 RTH。这个 R/C 网络与放大器输出电阻 Ro 一起，产生了一个如图 27 所示的典型转移函数，一个零点位于 fz1 处，两个极点位于 fpo 和 fp2 处。
