开关电源的建模和环路补偿设计方案

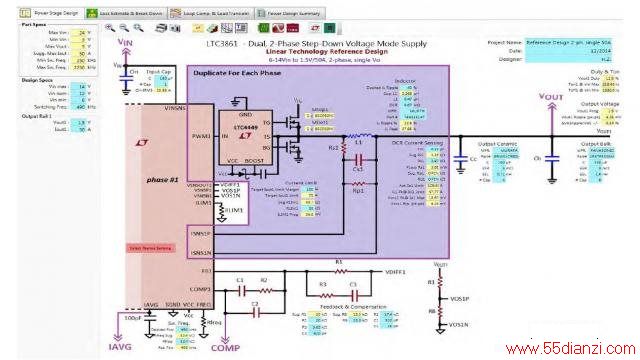

(a) LTpowerCAD 功率级设计页面

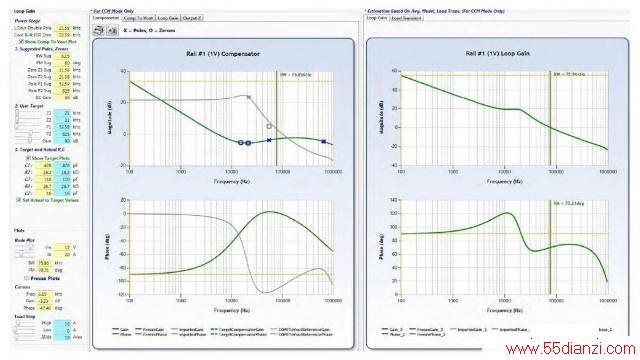

(b) LTpowerCAD 环路补偿和负载瞬态设计页面

图 15：LTpowerCAD 设计工具减轻了电压模式转换器 III 型环路设计的负担

(从 www.linear.com.cn/LTpowerCAD 免费下载)

为电流模式控制增加电流环路

单一环路电压模式控制受到一些限制。这种模式需要相当复杂的 III 型补偿网络。环路性能可能随输出电容器参数及寄生性变化而出现大幅改化，尤其是电容器 ESR 和 PCB 走线阻抗。一个可靠的电源还需要快速过流保护，这就需要一种快速电流检测方法和快速保护比较器。对于需要很多相位并联的大电流解决方案而言，还需要一个额外的电流均分网络 / 环路。

给电压模式转换器增加一个内部电流检测通路和反馈环路，使其变成一个电流模式控制的转换器。图 16 和 17 显示了典型峰值电流模式降压型转换器及其工作方式。内部时钟接通顶端的控制 FET。之后，只要所检测的峰值电感器电流信号达到放大器 ITH 引脚电压 VC，顶端的 FET 就断开。从概念上来看，电流环路使电感器成为一个受控电流源。因此，具闭合电流环路的功率级变成了 1 阶系统，而不是具 L/C 谐振的 2 阶系统。结果，功率级极点引起的相位滞后从 180° 减少为约 90°。相位延迟减少使补偿外部电压环路变得容易多了。相位延迟减少还降低了电源对输出电容器或电感变化的敏感度，如图 18 所示。

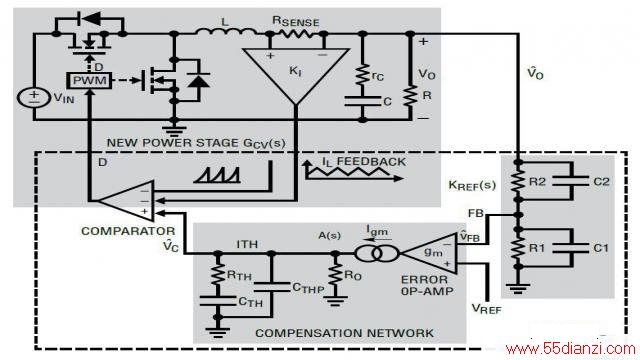

图 16：具内部电流环路和外部电压反馈环路的电流模式转换器方框图

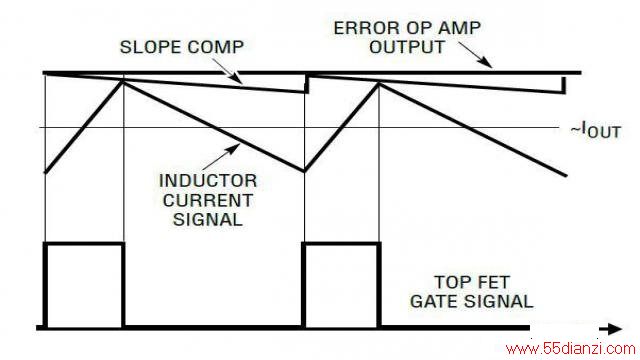

图 17：峰值电流模式控制信号波形

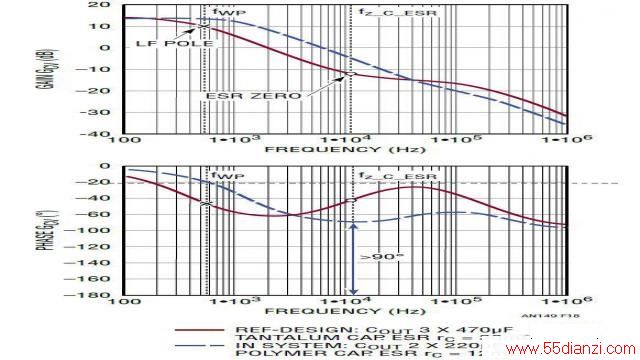

图 18：具闭合电流环路的新功率级转移函数 GCV(s)

电感器电流信号可以直接用一个附加的 RSENSE 检测，或者间接地通过电感器绕组 DCR 或 FET RDS(ON) 检测。电流模式控制还提供其他几项重要的好处。如图 17 所示，既然电感器电流以逐周期方式、通过放大器输出电压检测和限制，那么系统在过载或电感器电流饱和时，就能够更准确和更快速地限制电流。在加电或输入电压瞬态时，电感器浪涌电流也受到了严格控制。当多个转换器 / 相位并联时，通过将放大器 ITH 引脚连到一起，凭借电流模式控制，可以在多个电源之间非常容易地均分电流，从而实现了一个可靠的多项 (PolyPhase®) 设计。典型电流模式控制器包括凌力尔特公司的 LTC3851A、LTC3833 和 LTC3855 等。
