想充分利用太阳能电池板发电，对蓄电池进行充电。就是要将板面设置为与太阳光线垂直，才可以得到最大的日照效益。我国处于北半球，则将电池板面朝南，其电池板的平面与地平面的仰角在24度左右，可以得到最大照度。而每天从早到晚，太阳光线与电池板的夹角，又是不断的变化！
无所适从？只能搞一个自动跟踪器，象向日葵一样。这样，系统复杂化了？小功率的太阳能电池板，电都没有发出来，自己就消耗完了。那岂不是是劳民伤财，不现实。本文通过改变太阳能电池板串、并联的方法，从另外一个角度，使太阳能电池的输出达到最大化。
由于太阳能电池产生的电压并不是时刻处于最大点附近，太阳能电池输出特性是非线性的，有点像交流正弦波的变化。如某厂家的10瓦太阳能电池板产品参数：最大输出功率：10瓦；工作电压：17伏；工作电流：0.59安；短路电流：0.65安；开路电压：21.5伏。
测试条件：AM1.5(光谱分怖)，IOOOW/m(阳光照度)．250C简单的说，就是中午日照直射时的数据，显然在早晚、或者阴雨天是达不到这个指标的，从而造成太阳能电池板的空置浪费（见下图）。
当太阳能电池板的电压大于蓄电池的电压时，可以进行充电。最简单的接法就是在太阳能电池板与蓄电池之间，串接一个低压降的肖特基二极管如1N5819。
也可以在网上购买分体元件，自己DIY组装系统，如下图所示为网上的结构。
10W太阳能电池板约80元，太阳能控制器45元，2A蓄电池80元。但是，这种1:1对冲方式，当太阳能电池板的电压等于或小于蓄电池的电压时，就不能进行充电。特别是，那些安装在楼房中低层，阳台上的太阳能电池板，效率更低。
太阳能电池板的内阻是挺大的，而且光照越弱内阻越大．相当于一个高内阻的电流源。小功率的太阳能电池板输出端瞬间短路，是不会损害的。

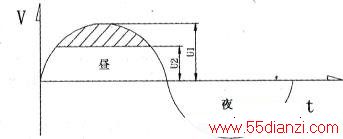

而当太阳能电池板的电压等于或小于蓄电池的电压时，就不能进行充电。阴影面积为可充电的时段，可见太阳能电池板的利用效率是很低的。再碰上阴雨天，或者低楼层安装太阳能电池板，那利用效率更低。如何提高使用效率。
本文跟踪电压的变化进行切换，即改变太阳能电池板的串、并联接法，一种创新的思路，有效地提高了太阳能电池板的工作效率。当太阳能电池板的电压等于或小于蓄电池的电压时，控制系统检测到这个信号，小继电器动作，把两个并联接法的太阳能电池板改成串联，又满足了太阳能电池板的电压大于蓄电池的电压的条件，充电得以继续。
一般使用在白天用12V的换气风扇，晚上LED照明。基本上连续不断的使用，再加上用锂电池等好电池，这种方式，如图四所示的简单电路，就基本满足蓄电池充电的需要。

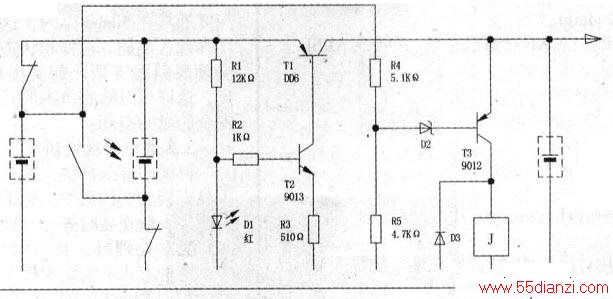

电路初始投入有光照时，红发光二极管D1稳压，并指示有光照，能够发电。使晶体管T2的基极电压恒定，从而使基极电流恒定。再使晶体管T1电流也恒定，此恒流源接法。调节电阻R2、R3的阻值，电流最大调到300—800mA间，利于蓄电池不发热的要求。太阳能电池板的并联接法时，对应光照最强时段，能提供最大的电流。光照减弱时，自动切换到串联电路，把单个的电池板不能充电的情况，又变成继续充电的状态，延长了充电时间。电阻R4、R5的分压点的电压，随光照减少而降低到6V左右时，门限二极管D2击穿，晶体管T3导通，小继电器吸合（见下图）。

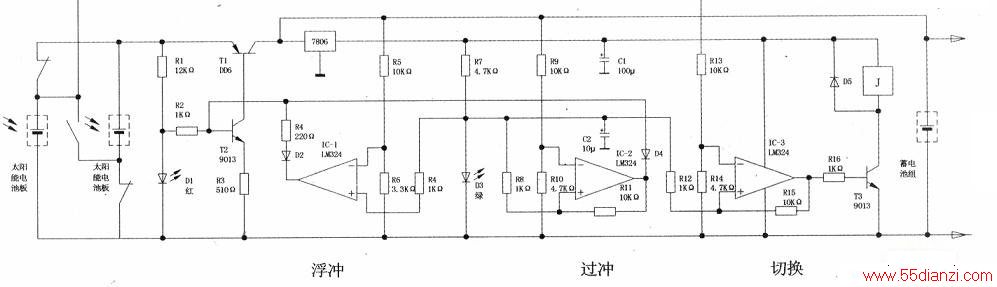

在如下图所示的电路原理中；10瓦的太阳能电池板是串、并联接法．以维持其高势能的结构。蓄电池采用聚合物锂离子电芯，DC12V、5000mAh．工作电流1A。具有内阻小，容量大，循环次数多，无记忆效应等优点。内部电路为多重保护设计，能防止过充，过放，过流等优异的性能。因而此处不再考虑这些功能，以免重复。若换大太阳能电池板和蓄电池组，对应的充电晶体管T1，改成5A大的。
电路初始投入有光照时，使晶体管T1导通，对蓄电池进行恒流充电，蓄电池电压逐渐增加。并对三端稳压器供电，提供6V的工作电压。
当太阳光照较少时，其电位也低，电阻R13检测到后，滞迥比较运放IC-3的反向端的电位，低于同向端的电位时，运放IC-3输出端翻转成高电位，晶体管T3导通，小继电器J吸合。太阳能电池板由并联接法，变成串联接法。模拟调试时，用一个蓄电池（假设有12V电压），接在太阳能电池板（此时断开）的位置，调节电阻R13、R14的分压点电位，刚好低于二极管D3的地位，运放输出端翻转成高电位。再把电阻R13阻值减小，检查运放输出端是否翻转回低电位，OK。同向端的电位由绿发光二极管D3稳压，通过隔离电阻R4、R8、R12，作三个运放的基准比较电压。电容C2起退耦作用。
由于太阳能电池板是串并联接法，其端电压的变化在0-40V间。则晶体管T2采用恒流源接法，可克服这种变化。太阳光在早晚或阴雨天光照减弱时．单个太阳能电池板端电压降低到7V左右，串联后就是14V，继续维持晶体管T1的恒流充电。串联后内阻较高，可能充电电流较水，随着光照的增加而增大。但其端电压加在了晶体管T1的ce结上，最大到24V左右，功耗较大，晶体管T1必须加散热板。太阳能电池板端电压降落到低于蓄电池电压时，或者夜晚，晶体管T1反偏而截止，阻止回流。蓄电池极少量回流给控制提供电源，也算放浮电。
当蓄电池电压逐渐增加到11V时，电阻R5检测到后，比较运放IC-I的反向端的电位，高于同向端的电位时，运放IC-1输出端翻转成低电位。分流晶体管12的基极电流，调节电阻R4的阻值，使晶体管T1的电流，由800mA降到300mA，进入浮充电状态。运放IC-1输出端的二极管D2，避免其高电位对晶体管T2的基极电流加大，只低电位有效。
在浮冲后，蓄电池电压再逐渐增加到14V时，电阻R9检测到后，滞迥比较运放IC-2的反向端的电位，高于同向端的电位时，滞迥比较运放IC-2输出端翻转成低电位，使晶体管T2的基极电流基本为零，晶体管T2截止，晶体管T1也截止，对蓄电池充电停止。运放IC-2输出端的二极管D4．作用同上。运放IC-2接成滞迥特性，是避免运放IC-2来回翻转。特别是带小继电器的运放IC-3．小继电器更不宜频繁吸合。太阳能电池板在夜晚后，就会停止充电，所有在蓄电池电压回落到11V左右时，又翻回去，等待再进入充电状态。
