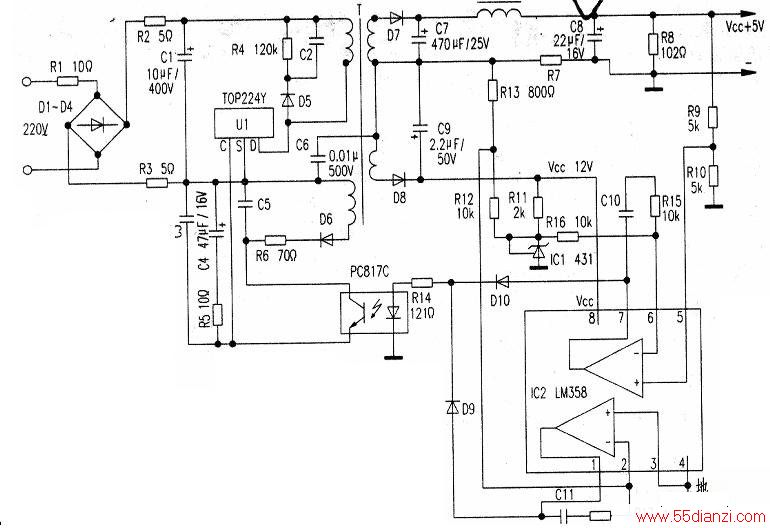

该充电器做工精良、用料讲究，应用了很多贴片元件。具有限压、限流充电功能。其原理见附图。
该电源核心元件采用美国POWER公司第二代三端离线式脉宽调制单片开关电源集成电路(TOP224Y)，其集成电路内部设有电压控制、带隙基准电压源、振荡器、误差放大、脉宽调制、门驱动、过流、过热保护等，既简化了电路，也使充电器上了一个台阶。
Rl是220V的保险电阻，R4、C2、D5用作保护开关集成电路，能对开关脉冲以及变压器T漏感产生的尖峰电压进行吸收。PC817C是进行稳压和限流的执行器件。
IC1是基准稳压源，IC2是双运放。其稳压过程是：当+5v因某种原因上升时，经R9、Rl0分压到IC2⑤脚的电压也上升。
与由基准稳压源IC1输入到IC2⑥脚的电压进行比较，由⑦脚输出较高电压到光耦合器(PC817C)，使U1的C端电压也升高，调整U1内部开关管，使其导通时间缩短，变压器T次级电压下降，最终保持输出电压正常。当+5V电压降低时，其稳压过程与上述相反。
限流过程是：当输出电流达到一定值时，在R7上的压降达到一定值（例如电流达500mA时，．在R7上的压降与R7阻值大小以及R12、R13分压比有关），使IC2②脚电压与③脚比较，低时，从①脚输出电压经PC817C去调整开关集成电路，使其输出电压降低来降低输出电流，以达到限制输出电流的目的。这与一般开关电源充电器不同，而一般开关电源充电器仅在开关管发射极加一电阻和二极管来限制开关管电流，从而限制总电流。
该充电器质量较高，一般不易出故障。常见故障一般有Rl、R2、R3断路，D1~D4损坏和开关集成电路损坏。检修时用同规格元器件换上即可。
