西门子C2588手机充电器工作原理及改进

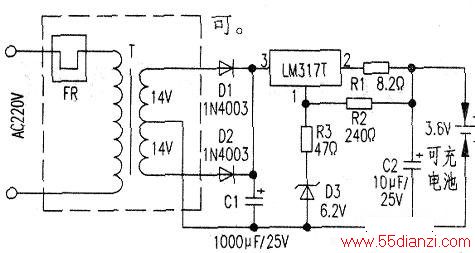

根据实物绘制的该军机配套旅行式充电器电路原理如附图所示。电路中变压器T采用优质高导磁率硅钢片制作，在其上面贴有限温保险电阻FR，以防温升过高而损坏。
　　
　　次级采用双14V全波整流（提高供电效率），滤波后直流电压加给三端可调稳压器，其输出电路中R1用作限制充电电流。当充电时随着电池两端电压上升，可调稳压器①脚电压也上升，使充电电流保持在150mA不变，属恒流充电方式。这种充电器电路简单，工作可靠，与其他类型充电器相比故障率较低。易损坏的元件是稳压二极管D3。原因是该充电器外壳全封闭不能散热，夏天充电时温度较高，而稳压管又紧邻稳压器散热片所致。更换时应将其焊在线路板的另一面（充电器外壳有一长方形凹槽，可在上面开口或钻孔）。里面是变压器与散热片的空隙处，这样可增加散热效果，使工作更加稳定可靠。
　　
　　另外，通过试验表明，此电路略加改动，即可用于锂离子手机电池充电，方法是将R1更换为3.9Ω1W的(使充电电流为300mA)；变压器换为SW双12V，再适当增加可调稳压器散热片的面积即可。
