让镍镉电池完全放电的电路

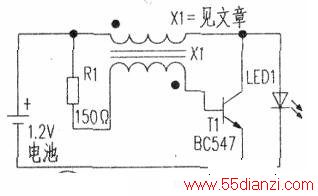

　　如下图所示，这是一种简单的反激式间歇振荡器电路，振荡频率约在kHz范围，视变压器Xl线圈的绕法而定。Xl的初级用36号漆包线在木制线圈架上绕30圈，次级用同号漆包线绕15圈。右图是线圈架尺寸的细节。

　　工作过程：电路接通电源后，电池经Rl和变压器Xl的下方绕组使Tl基极一发射极通电，晶体管Tl因Xl绕组的正反馈而很快导通，导通期间LED1不发光。TI导通后趋于稳态．这时Xl两个绕组的交流阻抗消失，直流电阻几乎为0。这时集电极一发射极电压也几乎为0，其基极电压低于Tl导通门限电压0.6V，于是T1截止。截止后LED1因Xl绕组中的储能而导通发光。

　　在LED1发光期间，Xl绕组又有电流流通，流通后Tl再次因Xl的正反馈导通，如此周而复始产生间歇振荡。振荡期间，Tl导通时Xl积蓄电能，LED1不发光。T1截止时储能泄放使LED1发光，镍镉电池得以放电，电池电压随着放电的进行也逐渐减小。

　　当电池电压放电至0.6V时，LED1就不再发光，电池放电过程结束。

　　如果想加快电池的放电进程，可以用多只LED与LEDI并联，以加大负载。如果放电后对电池的记忆效应仍然有怀疑，可以对电池连续作数次充电和放电，看看是否还有记忆效应。经过这种放电处理，镍镉电池就能恢复原来的容量了。
