充满后自动切断电源的充电电路

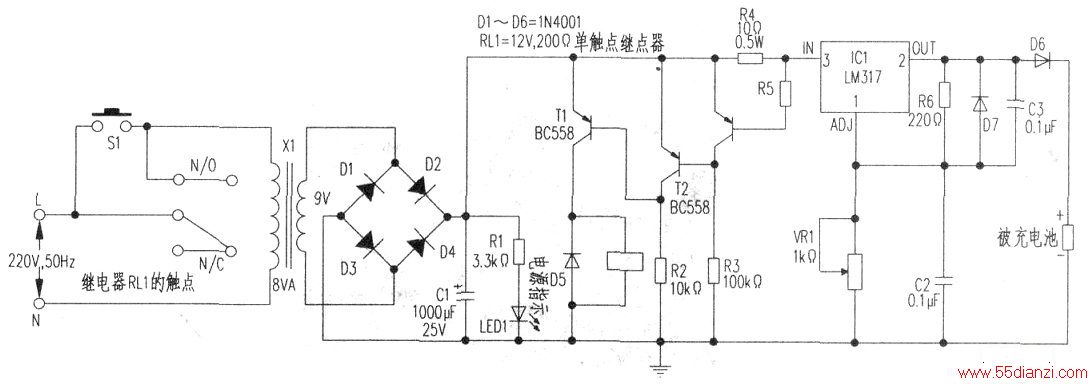

　　三只PNP晶体管Tl、T2和T3（均为BC558）驱动电磁继电器RL1，RL1连接到Tl集电极，Tl由T2驱动，而T2又由T3驱动。

　　当电流超过65mA时，R4的电压降为650mV，可驱动T3导通，T2截止、整流而使Tl导通，继电器RL1吸合，这时即使松开按钮开关S1，交流电源仍然可以通过继电器的常开触点N/O获得。

　　在充电部分中，三端稳压芯片IC1受偏置后能给出7.35V的稳定电压。预置电位器VR1可调节偏置电压。连接在IC1输出端和电池之间的二极管D6可限制输出电压至6.7V左右，此电压就可用来对电池充电。

　　按压一下Sl，待RL1锁定后，电池就开始充电。一旦每节电池超过1.3V（标称值为1.2V）时，R4两端的电压降就减少，当减少到低于650mV时，T3截止，使T2导通，最后使T1截止。结果，继电器释放，充电器切断，LED1熄灭。

　　充电电压由镍镉电池制造厂家的规格决定，这里规定的充电电压7.35V是针对4节1.5V的电池决定的。如果是1.2V的镍镉电池，则充电器的断开点应设计在5.2V。目前市售电池的容量多为700mAH，用70mA充电时大约需要10小时，充足后每节电池的开路电压约为1.3V。

　　如果每节镍镉电池充电断开点设定在1.3V，则4节电池为5.2V，加上D6的降压为o．65V，一共为5.85V，因此应根据这一要求来设定LM317的偏置。
